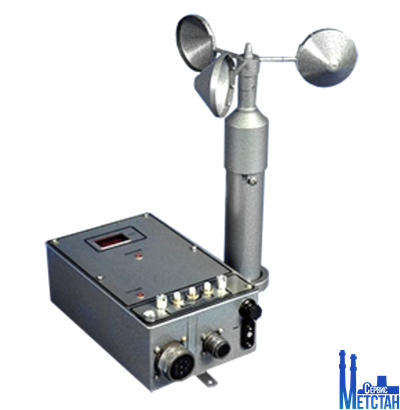

Анемометр сигнальный цифровой

Описание

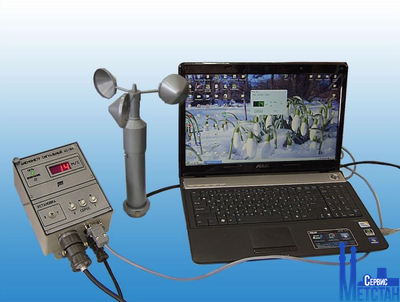

Анемометр АС-1 с интерфейсом RS-232

Анемометр крановый сигнальный цифровой, предназначен для определения скорости воздушного потока (ветра) в промышленных условиях, выделения опасных ветровых порывов и включения при этом сигнальных устройств. Анемометр предназначен для установки на все существующие типы башенных, портальных, козловых кранов и всех видах объектов, требующих оборудования аварийной ветровой защиты.

Область применения:

башенные, козловые, портальные и другие краны, аэродромы, гидрометцентры, нефтяные и газовые вышки, электрические сети, радио и телевышки, морские суда, порты, учебное пособие.

Технические характеристики:

Характеристики	Значения
Диапазон измерения скорости ветра АС-1, м/с	2,5 - 45
Предел допустимой погрешности измерения скорости ветра, м/с, не более	± (0,5 + 0,05V), где V - скорость ветра в м/с
Диапазон установки порогов срабатывания:
- по скорости ветра, м/с	12 - 30
- по времени, с	от 2 до 5
Предел допускаемой основной погрешности срабатывания сигнализации, не более:
- по скорости ветра, м/с	± 0,4
- по времени, с	± 0,4
Питание анемометра АС-1, В:
- от сети переменного тока	220
- от источника постоянного тока	24
Потребляемая мощность, не более:
- от сети, В·А	15
- от источника постоянного тока, Вт	10
Габаритные размеры АС-1, мм:
- датчика	Ø 230×330
- пульта	230×130×100
Масса АС1, кг, не более:
- датчика	1
- пульта	2,5
Температура окружающей среды, °С:
- при эксплуатации датчика (в открытой атмосфере)	от -50 до +50
- при эксплуатации пульта (в помещении)	от -40 до +50
Относительная влажность, %, не более	98

Комплект поставки анемометра АС-1

Намиенование

1. Пульт цифровой обработки и отображения результатов измерений анемометра АС-1

2. Датчик ветра анемометра АС-1(корпус датчика, труба, вертушка)

3. Кабель питания - кабель, по которому подается питание 220В, и выводятся провода цепей управления и сигнализации и провод защитного заземления. Выводы сетевого питания заканчиваются двухполюсной вилкой, остальные провода снабжены кабельными наконечниками.

4. Кабель соединительный - по умолчанию 15 м (под заказ 30, 60 или 100 м).

Двухпроводной экранированный кабель, на концах которого находятся разъемы для подключения к датчику и пульту

5. Программное обеспечение + кабель для связи с ПК (модемный кабель последовательного интерфейса).

Программное обеспечение "АС-1М" обрабатывает данные, полученные от анемометра, и показывает:

- текущее значение скорости ветра,

- наличие связи с прибором,

- аварийный порог срабатывания (сопровождается звуковым сигналом),

6. Паспорт
