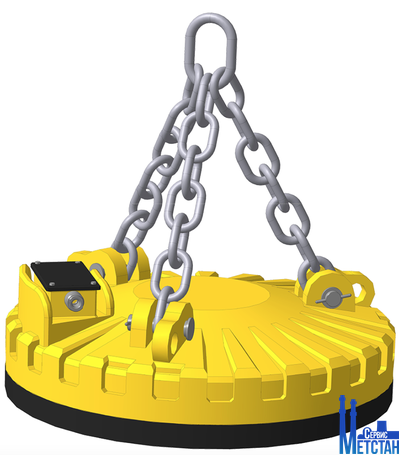

Электромагниты круглые М-42, М-62

Электромагниты круглые серии М-42К, М-62К

Круглые грузоподъемные электромагниты М-42К, М-62К, М-62КСпредназначены для подъема и транспортирования стальных и чугунных грузов (плит, чушек, скрапа и т.п.).

Электромагниты выпускаются по видам климатических исполнений У1, УХЛ1 и Т1 по ГОСТ 15150 - 69.

Структура условного обозначения   М ХХ Х ХI:

М              - обозначение серии: круглые электромагниты;

ХХ            - условное обозначение электромагнита в зависимости от                      параметров (табл. 1);

Х               - К -  кремнийорганический компаунд,                     КС - кремнийорганический компаунд, утяжеленные;

Х1              - вид климатического исполнения.

Технические характеристики

*Ток указан при холодной катушке.

**Мощность указана при холодной катушке и номинальном напряжении.

***Грузоподъемность указана при холодном грузе и горячей катушке.

Условия эксплуатации

Высота над уровнем моря не более 2000 м. Температура окружающего воздуха для районов с умеренным климатом от   40   до -450С, для   районов  с  тропическим климатом  -  от 45 до -100С, для районов с холодным климатом - от 40 до -600С.

Относительная  влажность  воздуха  для  районов  с  умеренным  и холодным  климатом  до 100%  при  температуре  250С,  для  районов  с тропическим климатом до 100% при температуре 350С.

Окружающая  среда невзрывоопасная, не содержащая  токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.

Степень  защиты  грузоподъемных   электромагнитов   IР44 по ГОСТ14255 -69, степень защиты шкафов управления IР21 по ГОСТ 14254 - 80.Одиночные  ударные  нагрузки  с ускорением  до 4 g длительностью 40 - 60 мс. Колебания напряжения питания минус 15, плюс 10% от номинального. Требования техники безопасности по ГОСТ 12.2.007.0 - 75. Электромагниты соответствуют ТУ16 - 94 ИРАК.677237.003 ТУ. Нормативно-технический документ (ТУ) ТУ 16-94 ИРАК.677237.003 ТУ

Номинальное напряжение постоянного тока 220 В. Режим   работы    повторно-кратковременный    с    относительной продолжительностью включения  (ПВ)  до  50%  при  работе  с  холодным грузом;  возможна  работа  с  ПВ  более  50%  при  условии   снижения напряжения на катушке электромагнита.

Электромагниты допускают работу  с  горячими  грузами,  имеющими температуру до 5000С, при этом необходимо снизить величину  питающего напряжения во избежание перегрева электромагнита. Типы и основные параметры электромагнитов приведены в табл. 1.

Обмоточные   данные   катушек   электромагнитов    соответствуют указанным в табл. 2.

Конструкция и принцип работы

Конструкция электромагнитов показана на рис.  1.  Электромагниты состоят из корпуса 4, изготовленного  из  стали,  обладающей  высокой магнитной  проницаемостью,  в  котором  находится  катушка  7.  Снизу катушка  герметизирована  тонкой  (2  -  3  мм)  стальной  шайбой  6, приваренной  к  корпусу,  и  защищена  от  ударов  о  груз   стальной немагнитной  шайбой 8.  Немагнитная   шайба  удерживается при  помощи дуг 5, приваренных к корпусу.

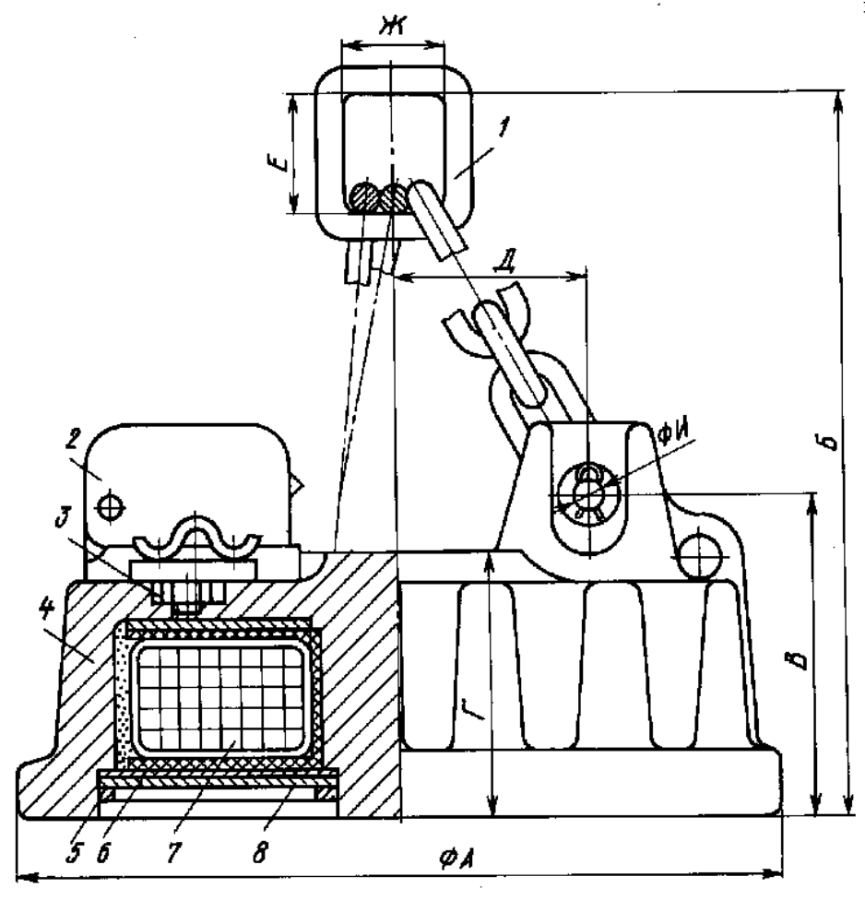

Круглые грузоподъемные электромагниты в литых  корпусах

     1 - цепь;

     2 - коробка выводов;

     3 - пробка;

     4 - корпус;

     5 - дуга;

     6 - шайба;

     7 - катушка;

     8 - немагнитная шайба

После  сборки  катушки  все   пустоты   в   корпусе   заливаются кремнийорганическим   компаундом,   что   повышает   механическую   и электрическую прочность катушки. Коробка выводов (рис. 2)

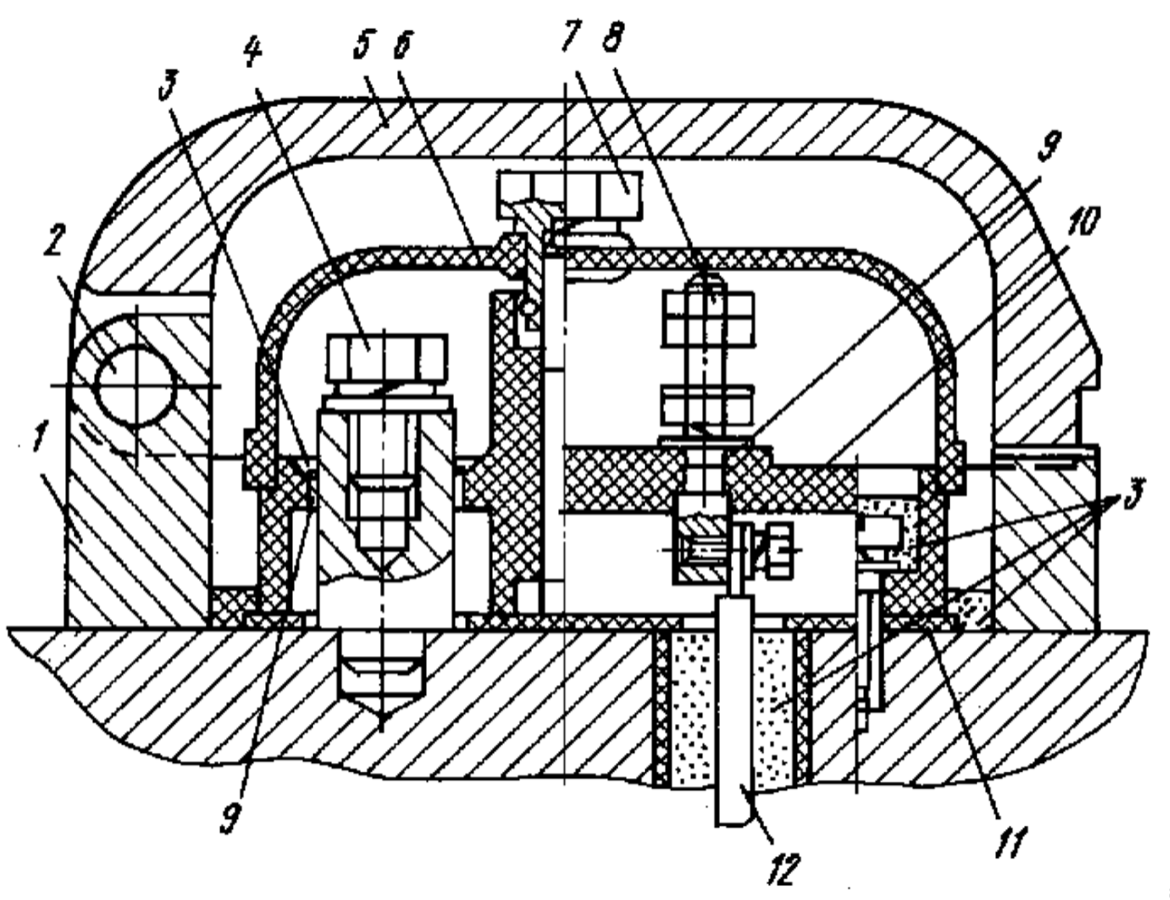

Коробка выводов

     1 - основание;

     2 - ось;

     3 - компаунд;

     4 - болт заземления;

     5 - крышка;

     6 - изоляционная крышка;

     7 - гайка;

     8 - контактный болт;

     9 - уплотнение (шнур асбестовый);

    10 - изоляционная панель;

    11 - прокладка;

    12 - выводной конец катушки

На   изоляционной   панели   10,   закрепленной    на    корпусе электромагнита тремя болтами, расположены два контактных болта  8,  к которым  в  нижней  части  присоединены  выводные  концы  12  катушки электромагнита, а в верхней части - питающий кабель. Контактные болты сверху закрыты изоляционной крышкой 6, защищающей их от металлической стружки  и  других  мелких  частей.  Герметичность  выводов   катушки обеспечивается прокладкой 11, уплотнением 9, заливкой  компаундом  3. Коробка  выводов  от  механических  повреждений  защищена   массивным стальным кожухом, состоящим из основания 1 и крышки 5.

На корпусе электромагнита (под крышкой коробки выводов)  имеются заземляющий зажим и знак заземления по ГОСТ 21130 - 75.

Шкаф управления типа Ш9314 состоит  из  двух  частей.  В  нижней части,  представляющей  собой  металлический  шкаф,  на  изоляционной панели размещена аппаратура управления.  В  верхней  части  размещено разрядное сопротивление,  закрытое  сверху  съемным  брызгозащищенным металлическим кожухом с жалюзями для улучшения охлаждения.

 Все контактные зажимы расположены  на  лицевой  стороне.  Подвод внешних проводов осуществляется через вырез в дне шкафа,  закрываемый изоляционными  планками  или  алюминиевыми  клицами.  Для  заземления оболочек подводящих кабелей в местах их ввода в шкаф имеются винты  с резьбой М5. Для заземления самого шкафа служат два болта М8.

Общие указания

Электромагнит  рассчитан  для  работы  в  сети   с   колебаниями напряжения минус 15, плюс 10% от номинального. При этом режим  работы электромагнита не должен превышать ПВ = 50%.

При работе электромагнита с  ПВ  более  50%  необходимо  снизить напряжение на катушке электромагнита до величины:  V  =  1555/ПВд (В), где ПВд -  действительное  значение  относительной  продолжительности включения (ПВ).

Управление электромагнитами

Управление грузоподъемными электромагнитами при питании от  сети постоянного тока осуществляется при помощи  шкафов  управления  типов Ш9314-4222А и Ш9314-4222Б. Выбор шкафа управления - в зависимости  от типа  и  количества  управляемых  электромагнитов  в  соответствии  с табл.

Таблица

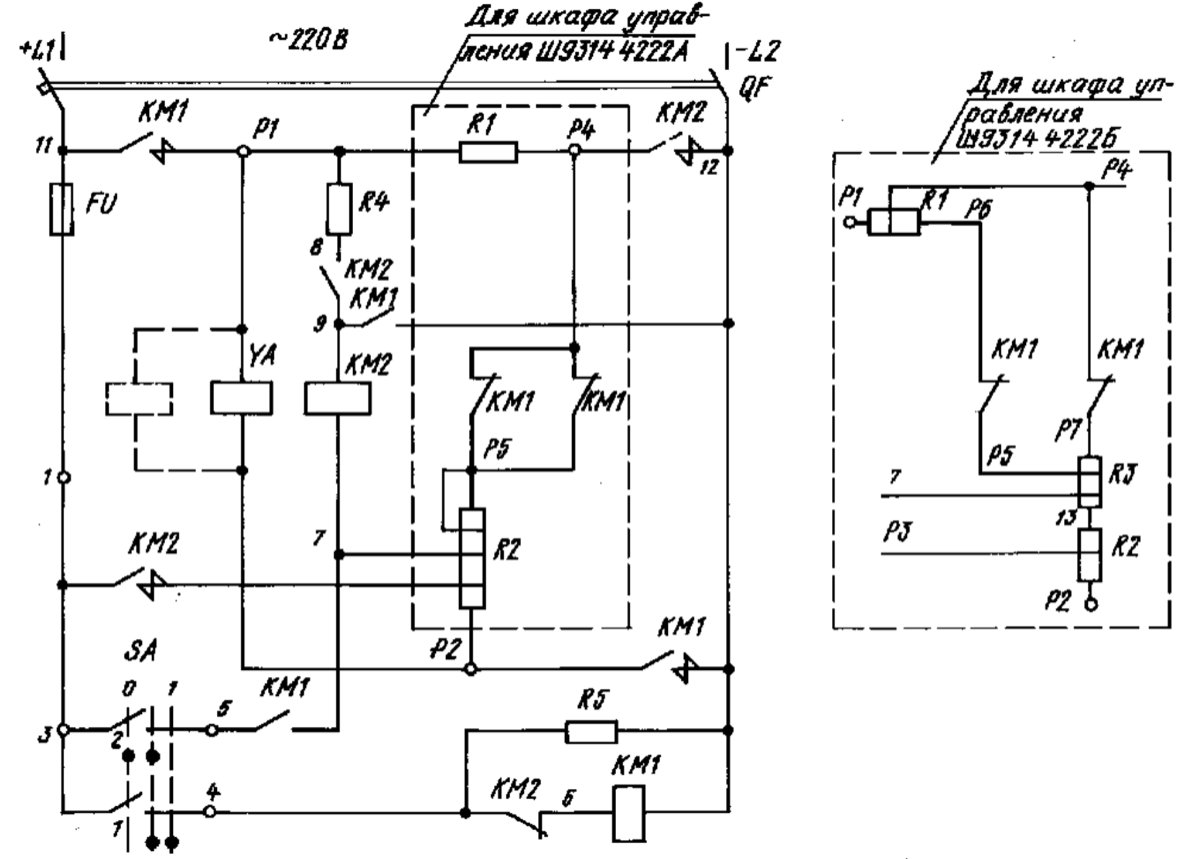

Схема электрическая  принципиальная  управления  грузоподъемными электромагнитами приведена на рис. 3.

Рис. 4

Шкаф управления Ш9314 (рис. 4)

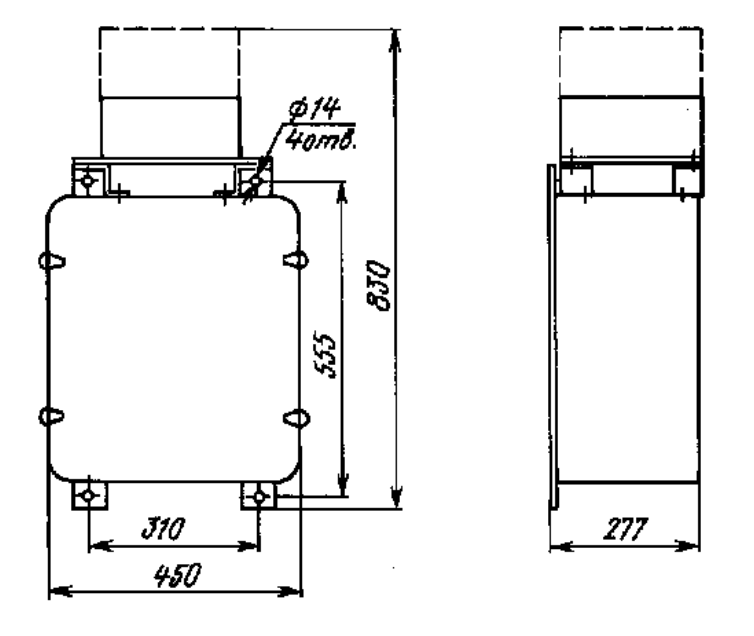

Габаритные, установочные размеры и масса шкафа управления Ш9314. Масса 42 кг

Схема включает: электромагнит YА, выключатель (переключатель) SА и шкаф управления.

На схеме пунктиром выделено подсоединение  разрядных  резисторов (R1...R3) для различных типов шкафов управления.

Данная схема работоспособна только при развертке выключателя SА, указанной на рис. 3. Промежуточная позиция выключателя необходима для правильного  функционирования  схемы:   сначала   должен   включиться контактор КМ2, а затем - отключиться контактор КМ1.

Схема обеспечивает:

     1) подключение электромагнита к сети с одновременным отключением от него разрядных резисторов - режим намагничивания;

     2) противовключение для размагничивания электромагнита  с  целью быстрого отпадания груза и автоматическое  отключение  электромагнита от сети при достижении током размагничивания заданного значения;

     3)    регулировку    времени    противовключения     увеличением сопротивления "Р 5-7", причем время включенного состояния  контактора КМ2 при поднятом магните без груза должно быть не более 1 с+25%;

     4) защиту силовой цепи электромагнита и цепи управления от  тока короткого замыкания.

Сопротивления разрядных резисторов (R1...R3)  в  зависимости  от типа шкафа управления, типа и количества подключаемых электромагнитов приведены в табл. 4.

Таблица 4
