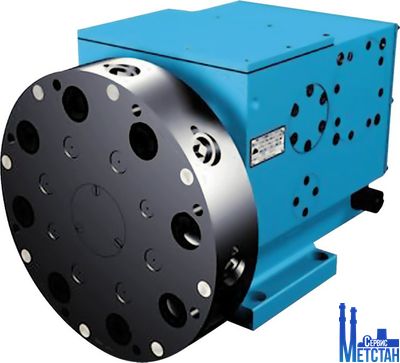

Головка автоматическая универсальная УГ-8 предназначена для установки, крепления и автоматической индексации режущего и вспомогательного инструмента. Используется на токарных станках с различными системами числового программного управления.
Модель
УГ8
Расстояние от базовой плоскости до оси автоматической головки, мм
121
Количество позиций
8
Размер отверстия под резцедержатель по ГОСТ 24900-81, мм
Ø40Н7
Максимально допустимый крутящий момент от усилия резания, kH х м
2,8
Стабильность фиксации инструмента, мкм
в радиальном направлении
в осевом направлении
3
6
Мощность электродвигателя, кВт
0,37
Габаритные размеры головки без инструментальных блоков, мм не более:
длина
ширина
высота
421
335
351
Масса (нетто/брутто), кг, не более
165/185
Направление вращения
Реверсивное
Посадочная поверхность для инструментального диска:
