Головка автоматическая УГ9326 предназначена для установки, крепления и автоматической индексации режущего и вспомогательного инструмента. Используется на токарных станках с различными системами числового программного управления. По требованию заказчика за отдельную плату поставляется головка мод. УГ9326 с датчиками или с резцедержателями (диаметр цилиндрического хвостовика, мм — 40 h6).
Технические характеристики:
Модель
УГ9326
Расстояние от базовой плоскости до оси автоматической головки, мм
121
Количество позиций
8
Размер присоединительного отверстия под резцедержатели блоки по ГОСТ 24900-81, мм
Ø40Н7
Максимально крутящий момент от усилия резания, kH х м
2,8
Стабильность фиксации инструмента,мкм
в радиальном направлении
в осевом направлении
5
10
Мощность электродвигателя, кВт
0,37
Габаритные размеры головки без инструментальных блоков, мм не более:
длина
ширина
высота
520
335
335
Масса (нетто/брутто), кг, не более
130,7/170
Направление вращения
Одностороннее
Посадочная поверхность для инструментального диска:
диаметр, мм
длина, мм
Конусная
7°7’30”Ш139,719(+0.004-0.008)
Особенности автоматической головки УГ9326-06 - Максимальный дисбаланс - 2 кг.м.; - Максимальная масса режущих и вспомогательных инструментов не более 45 кг.; - При использовании менее 8 позиций резцедержатели необходимо равномерно распределять по всему диску головки; - Частота циклов работы (переходов с позиции на позицию) не более 60-ти в час.
Комплект поставки: - Головка в сборе; - Кольцо резиновое 180-185-36-2-3 (ГОСТ 9833) - 2 шт.; - Руководство по эксплуатации.
Типы датчиков, с которыми может поставляться головка УГ9326:

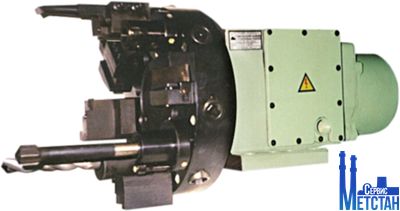

/031b22a7d02b017.ru.s.siteapi.org/img/30faf70d1bb59f72eab761089ecc156101d2b738.jpg "Головка автоматическая 8-поз. УГ-9326")
