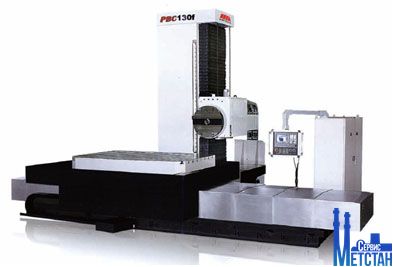

Горизонтально расточной станок с ЧПУ PBC

Описание

Горизонтальный сверлильно-фрезерно-расточный станок с ЧПУ модели PBC был спроектирован и разработан с использованием германской передовой технологии. Обладают высокой точностью и могут управлять до шести координат имеет высокий крутящий момент.
Горизонтальный сверлильно-фрезерно-расточный станок с ЧПУ имеет такие основные функции, как сверление и фрезерование, но этот станок также может растачивать, развертывать, прошивать, торцевать, и т.д.

Технические характеристики

Наименование	Ед.изм	PBC130/130f	PBC160
Размер стола	мм	1400 × 1600/1600 × 1800/1800 × 2000/2000 ×2000/1000 × 1250/1250 × 1250/1250 × 1400	1600 × 1800 2000 × 2500
Мах.нагрузка на стол	кг	10000/5000	10000(20000)
Т-образные пазы стола		28х9/22.7	28х9
Диаметр шпинделя	мм	130	160
Конус шпинделя	мм	ISO 7:24 No.5	ISO 7:24 No.5
Скорость шпинделя	об/мин	10-2000	10-1500
Мах.крутящий момент	Нм	2500/1300	3500/4800
Расстояние м/д центром шпинделя и рабочей поверхностью стола	мм	100-1700/30-1530	100-2100
Мin расстояние м/д концом шпинделя и столом	мм	50 выдвижение шпинделя/ 350 Spindle in 0	50 выдвижение шпинделя
Поперечный ход стола, ось X	мм	2000(3000)	2500(3000)
Вертикальный ход шпиндельной бабки, ось Y	мм	1600(2000)/1500	2000(2500,3000)
Продольный ход колонны, ось Z	мм	1600(2000)/1200(2000)	2000(3000)
Ход шпинделя, ось W	мм	800/550	1000
Ход пиноли, ось Z1	мм	-	-
Ход планшайбы, ось U	мм	-/140	-
Вращение поворотного стола, ось В		360°	360°
Скорость подачи X, Y, Z	мм/мин	1-6000	1-6000
Скорость подачи W, U	кВт	W:1-3000/W:1-2000 U:1-1000	W:1-3000
Скорость подачи В	Об/мин	0-1/0-1.5	0-1
Скорость быстрого хода X, Y, Z	м/мин	9	9
Скорость быстрого хода W, U	м/мин	W:3/2.4	W:3
Скорость быстрого хода В	Об/мин	1 /2.5	1
Емкость инструментального магазина		40	40
Характеристика хвостовика инструмента		ISO 7:24 JT50	ISO 7:24 JT50
Зажимной болт		LD50D	LD50D
Мощность главного двигателя	кВт	22/30 17/22.5	37/51
Точность позиционирования X, Y, Z	мм	±0,008/на всей длине	±0,008/на всей длине
Точность позиционирования В(4х90°)		±7,5%u02BA(±2%u02BA)	±7,5%u02BA(±2%u02BA)
Повторяемость X, Y, Z	мм	±0,005	±0,005
Повторяемость В(4х90°)		±2%u02BA	±2%u02BA
Габаритные размеры станка (LxWxH)	мм	6900х6300х4700/5555х4155х4078	7555х7235х4919(8000х7000х5000)
Вес станка	кг	35000/39000 21050/25050	38000(41000)
Система ЧПУ		SIEMENS 840D(ЧПУ FANUC1 8i опция)	SIEMENS 840D(ЧПУ FANUC1 8i опция)
Общая мощность	кВА	70/50	70

Стандартная комплектация:

Централизованная смазка;
Винтовой стружечный конвейер;
Система подачи СОЖ;
Кондиционер для электро шкафа;
Гидравлический бак;
Освещение рабочей зоны
RS232 интерфейс
Тройной пневматический блок с фильтром
Устройство MPG
Гофрированная защита направляющих

Дополнительная комплектация:

Оптические линейки HEIDENHAIN по осям Y, Z и В;
Ограждение стола;
Полная защита колонны и шпиндельной бабки;
Полностью закрытый кожух станка;
Стол большего размера:1250х1250мм,1250х1400мм,1600х1800мм,2000х2000мм
Подача СОЖ через шпиндель;
Емкость инструментального магазина (40,60,90)
Пистолет СОЖ;
Управляемый от ЧПУ вертикальный стол
Управляемая от ЧПУ торцовая головка
Универсальная фрезерная головка
90° градусная фрезерная головка
