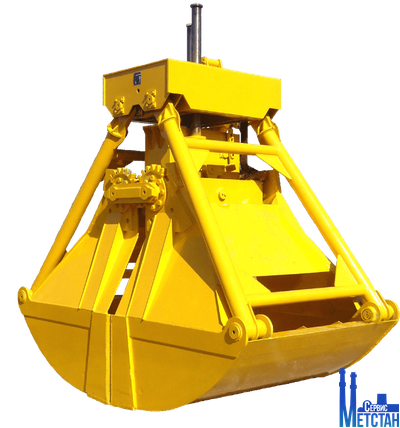

Грейфер двухчелюстной одноканатный
Грейфер двухчелюстной одноканатный предназначен для разгрузки и погрузки сыпучих и мелко сыпучих материалов с общим объемным весом до 2,5 т/м3.
Одноканатные грейферы - это грейферы, у которых зачерпывание, подъём груза, раскрытие челюстей и опускание грейфера ведётся одним канатом, работающим от одной лебедки.
Одноканатный грейфер навешивается непосредственно на крюк грузоподъёмного механизма и является быстросменным грузозахватным приспособлением, имеет простую конструкцию и низкую стоимость. Особенностью работы данных грейферов является то, что процесс открытия/закрытия происходит при касании о поверхность.
С помощью одноканатного грейфера возможно на существующем грузоподъемном оборудовании механизировать погрузочно-разгрузочные работы по транспортировке сыпучих грузов.

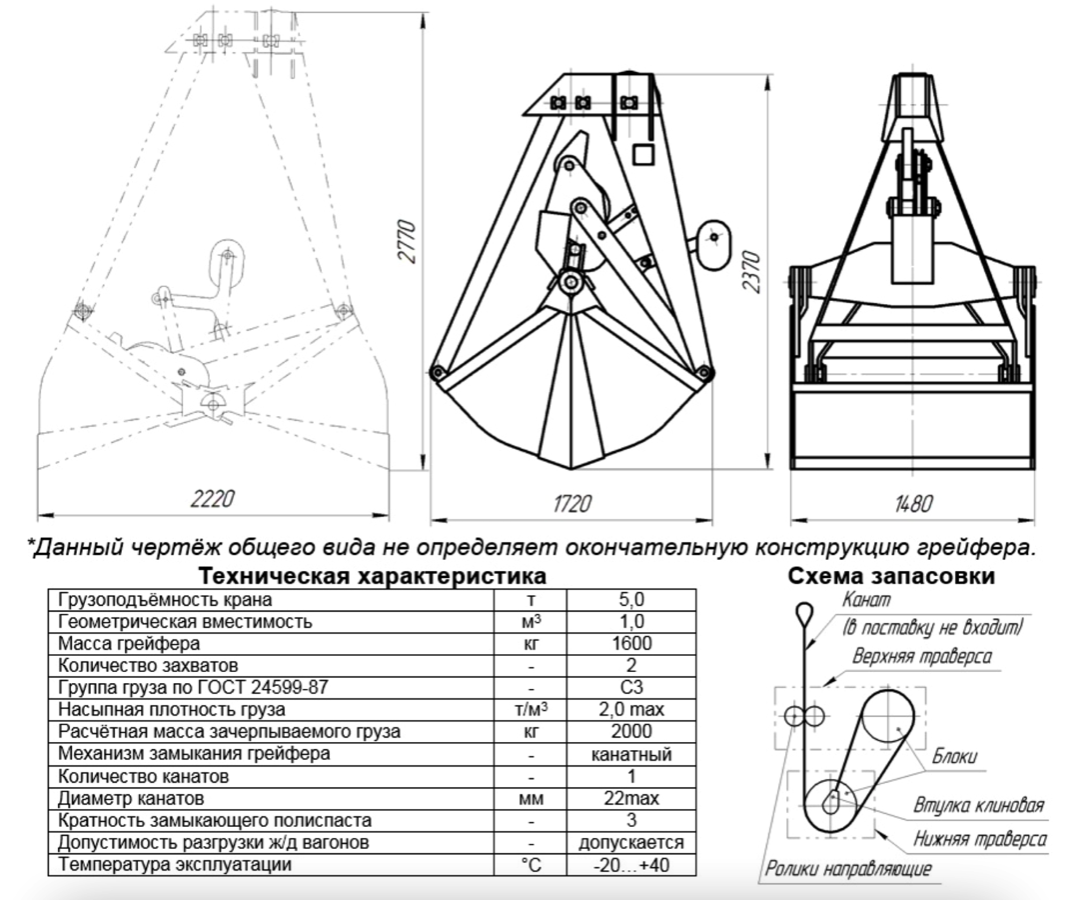

Чертеж одной из частазаказываемой модели грейфера.
Грейфер двухчелюстной одноканатный. Технические характеристики:
| Модель грейфера |
Г/П крана, т |
Масса грейфера, т |
Масса зачерпы- ваемого груза, т |
Геометри- ческая вместимость, м3 |
Группа груза |
Насыпная плотность груза т/м3 |
Высота открытого грейфера, мм |
Высота закрытого грейфера, мм |
Размах открытого грейфера, мм |
Размах закрытого грейфера, мм |
Ширина грейфера, мм |
Выбег каната, м |
| 0,5-С3-1к-0,1 | 0,5 | 0,3 | 0,2 | 0,1 | С3 | 1,6-2,0 | 1300 | 1200 | 975 | 730 | 685 | 2,8 |
| 1-Л2-1к-0,35 | 1,0 | 0,41 | 0,35 | 0,35 | Л2 | 0,8-1,0 | 2000 | 1900 | 1480 | 1100 | 1030 | 3,7 |
| 1,5-С2-1к-0,35 | 1,5 | 0,5 | 0,5 | 0,35 | С2 | 1,25-1,4 | 2000 | 1900 | 1480 | 1100 | 1030 | 3,7 |
| 2-С3-1к-0,5 | 2,0 | 0,88 | 1,0 | 0,5 | С3 | 1,6-2,0 | 2230 | 1940 | 1700 | 1375 | 936 | 4,5 |
| 3,2-С3-1к-0,8 | 3,2 | 1,0 | 1,6 | 0,8 | С3 | 1,6-2,0 | 2250 | 1950 | 1700 | 1375 | 1300 | 4,4 |
| 5-С3-1к-1,0 | 5,0 | 1,5 | 2,0 | 1,0 | С3 | 1,6-2,0 | 2800 | 2400 | 2210 | 1705 | 1480 | 6,1 |
| 5-Т1-1к-1,0 | 5,0 | 1,8 | 2,5 | 1,0 | Т1 | 2,0-2,5 | 2800 | 2400 | 2210 | 1705 | 1480 | 6,1 |
| 5-С3-1к-1,5 | 5,0 | 1,8 | 2,7 | 1,5 | С3 | 1,6-1,8 | 3150 | 2700 | 2525 | 1960 | 1700 | 7,3 |
| 10-С3-1к-2,5 | 10,0 | 3,2 | 5,0 | 2,5 | С3 | 1,6-2,0 | 3580 | 3000 | 3130 | 2315 | 1740 | 8,7 |
| 12-С3-1к-3,0 | 12,0 | 6,0 | 6,0 | 3,0 | С1л | 1,6-2,0 | 3600 | 3200 | 3450 | 2710 | 1750 | 8,0 |
| 15-С1л-1к-7,0 | 15,0 | 7,0 | 7,0 | 7,0 | С1л | 1,0 | 5200 | 4000 | 4600 | 3610 | 2150 | 10,0 |
