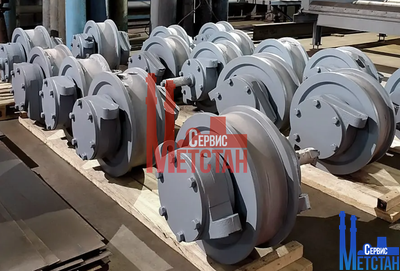

Одним из ответственным за работоспособность и не заменимым органом грузоподъёмной техники является колеса, эти элементы крановой техники подвергаются огромным нагрузкам приводящим к интенсивному износу колес. Крановые колеса делятся на несколько типов: безребордные, одноребордные, духребордные. Применение того или иного типа зависит от типа крана и его назначения. Так же делятся по виду на ведущие или ведомые в зависимости от наличие или отсутствие соединения колеса с механизмов приводящего колесо в движение. Еще одним отличием является различие ступицы, а именно внутреннего диаметра на установку шарикоподшипников или вала с буксами на роликоподшипника. Производство крановых колес стандартизовано ГОСТ 28648-90. Размеры так же имеют стандартные величины но могут производится по чертежам заказчика. Заготовки для крановых колес производятся несколькими методами: штамповкой, ковкой и литьем. Важным и основным этапам производства является термическая обработка изделия и достижения необходимых значений твердости поверхности катания и реборд от 280 до 390 HBв зависимости от марки стали изготовленного колеса. Наиболее распространение марки стали используемые для производства крановых колес сталь 45, 65Г.
Такие явления как трещины, износ поверхности катания и реборд по толщине и износ отверстия под подшипник при эксплуатации грузоподъёмной техники должны приводить к ремонту и замене колеса.
Таблица основных типоразмеров колес крановых двухребордных ГОСТ – 28648-90:
Условноеобозначение | Диаметр поверхности катания, мм, D | Диаметр колеса, мм, D1 | Ширина поверхности катания, мм, B | Ширина обода, мм, B1 | Ширина ступницы, мм, L | Масса, кг |
Колесо К2Р-200х60 | 200 | 230 | 60 | 90 | 80 | 15 |
Колесо К2Р-250х70 | 250 | 290 | 70 | 110 | 110 | 30 |
Колесо К2Р-320х70 | 320 | 360 | 70 | 110 | 120 | 45 |
Колесо К2Р-320х80 | 320 | 360 | 80 | 120 | 120 | 50 |
Колесо К2Р-400х80 | 400 | 450 | 80 | 130 | 120 | 80 |
Колесо К2Р-400х90 | 400 | 450 | 90 | 140 | 120 | 80 |
Колесо К2Р-400х100 | 400 | 450 | 100 | 150 | 130 | 90 |
Колесо К2Р-500х90 | 500 | 550 | 90 | 150 | 135 | 145 |
Колесо К2Р-500х100 | 500 | 550 | 100 | 150 | 150 | 145 |
Колесо К2Р-560х90 | 560 | 600 | 90 | 130 | 180 | 200 |
Колесо К2Р-560х100 | 560 | 600 | 100 | 150 | 180 | 210 |
Колесо К2Р-630х90 | 630 | 680 | 90 | 140 | 150 | 220 |
Колесо К2Р-630х100 | 630 | 680 | 100 | 150 | 150 | 250 |
Колесо К2Р-710х100 | 710 | 770 | 100 | 150 | 150-160 | 300 |
Колесо К2Р-710х130 | 710 | 770 | 130 | 180 | 160-190 | 380 |
Колесо К2Р-710х150 | 710 | 770 | 150 | 200 | 200 | 410 |
Колесо К2Р-800х110 | 800 | 880 | 110 | 170 | 150-170 | 330 |
Колесо К2Р-800х130 | 800 | 880 | 130 | 190 | 160-170 | 360 |
Колесо К2Р-800х150 | 800 | 880 | 150 | 210 | 170-200 | 410 |
Колесо К2Р-800х170 | 800 | 880 | 170 | 250 | 200-230 | 640 |
Колесо К2Р-900х130 | 900 | 980 | 130 | 190 | 170 | 460 |
Колесо К2Р-900х150 | 900 | 980 | 150 | 210 | 180 | 530 |
Колесо К2Р-900х170 | 900 | 980 | 170 | 250 | 190 | 630 |
Колесо К2Р-1000х170 | 1000 | 1080 | 170 | 250 | 230 | 890 |
