Описание

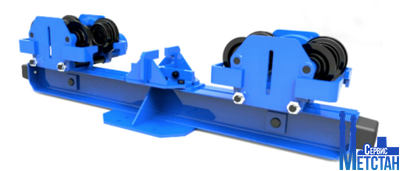

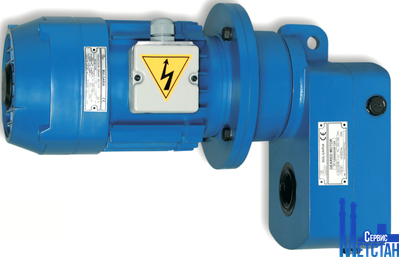

Балка концевая – устройство, которое является составной частью кран-балки. Она обеспечивает передвижение моста крана вдоль его рабочего пространства. Данное изделие состоит из корпуса, закрепленных на нем колес передвижения, а также привода, включающего редуктор и электрический двигатель. Сама кран-балка представляет из себя устройство, состоящее из моста, к которому подвешен грузоподъемный механизм, и нескольких концевых балок, закрепленных на этом мосту. Концевые балки, как и комплектуемые ими мостовые краны, делятся на два типа: подвесные и опорные.

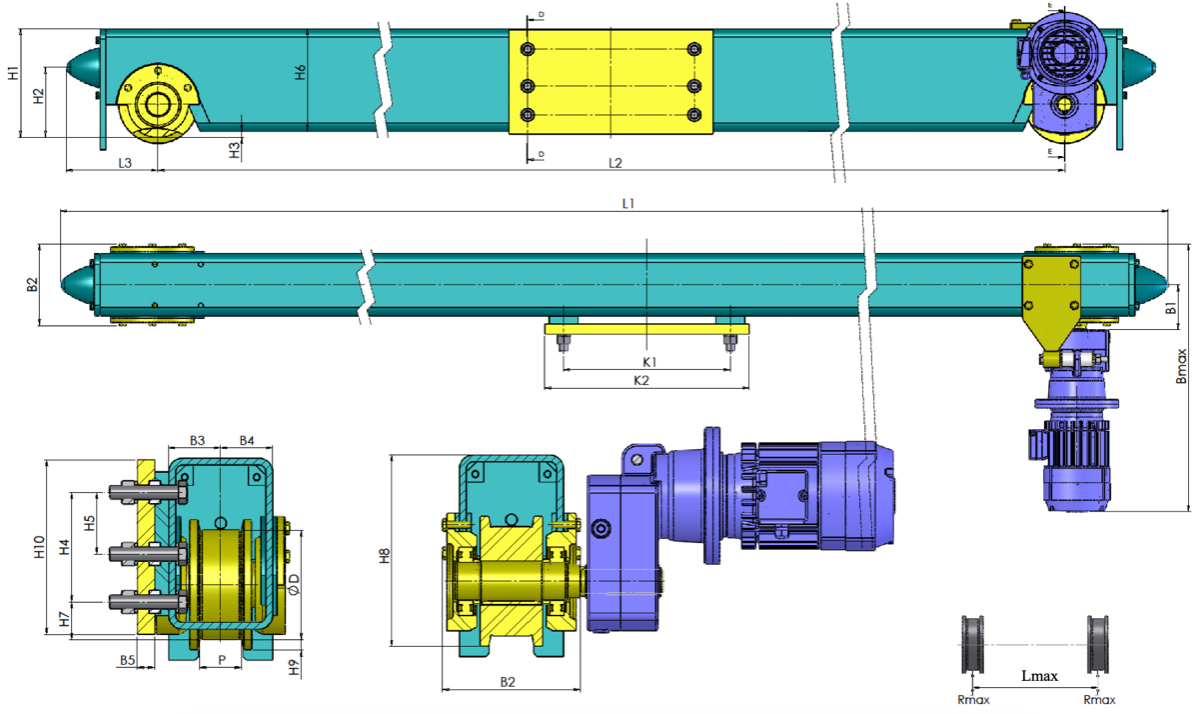

Концевые опорные балки

г/п, т	раб. ширина колес, мм	двиг. передв., кВт	V передв., м/мин	U, В	масса, кг	габариты, мм
1,0	55	0,8	20	380	64	1000х230х370
2,0	55	0,8	20	380	96	1500х230х370
2,0	55	0,8	20	380	116	2600х230х370
3,0	55	0,8	20	380	105	1500х230х370
3,0	55	0,8	20	380	135	2600х230х370
5,0	66	0,8	20	380	128	1800х230х370
5,0	66	0,8	20	380	158	2600х230х370

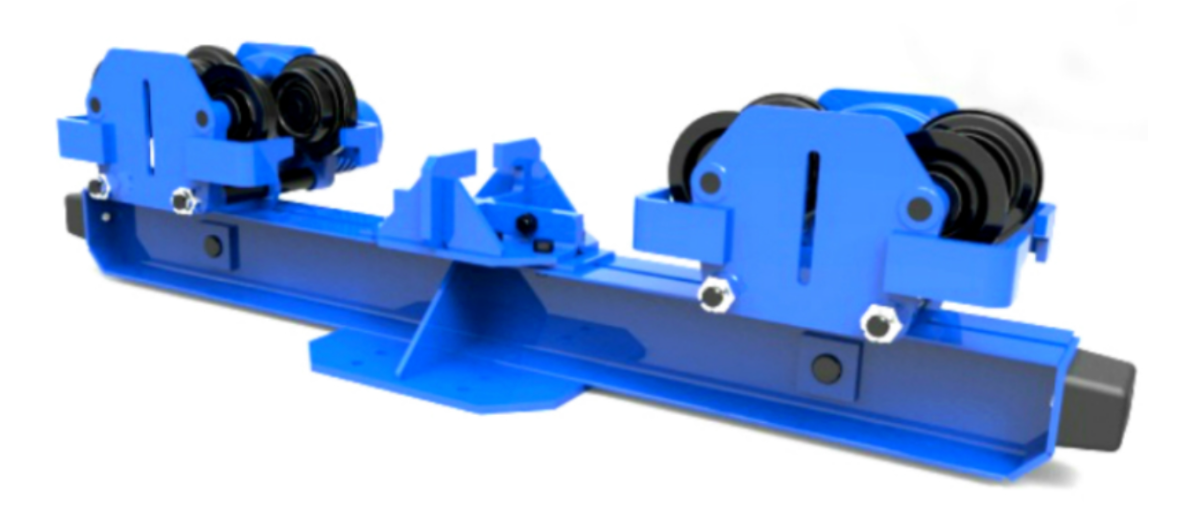

Концевые подвесные балки

г/п, т	тип балки	двиг. передв., кВт	V передв., м/мин	U, В	масса, кг	габариты, мм
1,0	18М-30М	0,2	20	380	64	1200х400х400
1,0	18М-30М	0,2	20	380	68	1500х400х400
2,0	24М-40М	0,4	20	380	96	1500х400х400
2,0	24М-40М	0,4	20	380	100	1700х400х400
3,0	24М-40М	0,4	20	380	105	1800х400х400
3,0	24М-40М	0,4	20	380	112	1900х400х400
5,0	36М-45М	0,8	20	380	128	1800х400х400
5,0	36М-45М	0,8	20	380	135	2200х400х400
