Лебедка ЛЭМ-10

Лебедка электрическая маневровая ЛЭМ-10

Лебедка электрическая специальная маневровая ЛЭМ-10

Описание

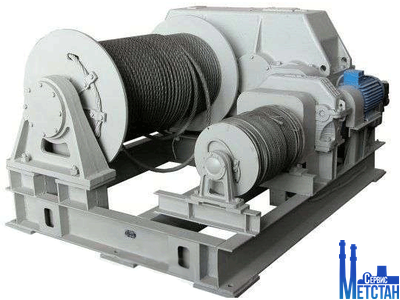

Лебедка ЛЭМ-10

Лебедка ЛЭМ-10 разработана для маневровых операций на разгрузочных отрезках путевых складов, для передвижения десяти вагонов, где масса составляет 750 т. Лебедка позволяет заменить маневровый тепловоз на предприятии.
Лебедкой запрещен подъем грузов.
Двух-барабанное устройство лебедки ЛЭМ-10 обеспечивает простоту и надежность в использовании и не требуют вспомогательных устройств для перемещения грузового троса в исходное положение.

Условия работы лебедки:
- общепромышленное исполнение;
- Температура от +40°С до - 40°С;
- питающая сеть 380В, 50Гц.

Лебедка может производиться во взрывобезопасном исполнении ГОСТ 12.2.020-76.

Технические характеристики лебедки ЛЭМ-10:

Тяговое усилие, кгс
на главном барабане	10000
на вспомогательном барабане	1250
Скорость навивки каната на первом слое, м/с при частоте тока 50 Гц:
на главном барабане	0,06
на вспомогательном барабане	0,64
Масса грузов в передвигаемых вагонах, т	750
Канатоемкость, м
на главном барабане	250
на вспомогательном барабане	500
Диаметр каната на главном барабане, мм	28
на вспомогательном барабане	11
Габаритные размеры лебедки	2234х1830х1195
Масса лебедки без каната, кг	3500

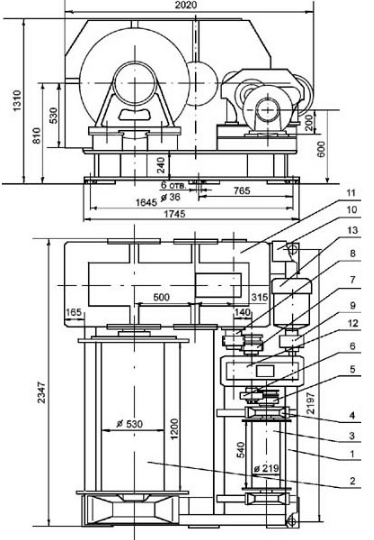

СОСТАВ ЛЕБЕДКИ

1. Рама

2. Барабан в сборе

3. Барабан вспомогательный

4. Корпус подшипника

5. Муфта кулачковая

6. Шестерня

7. Муфта кулачковая

8. Шестерня

9. Муфта

10. Установка пусковой аппаратуры

11. Редуктор

12. Редуктор

13. Электродвигатель
