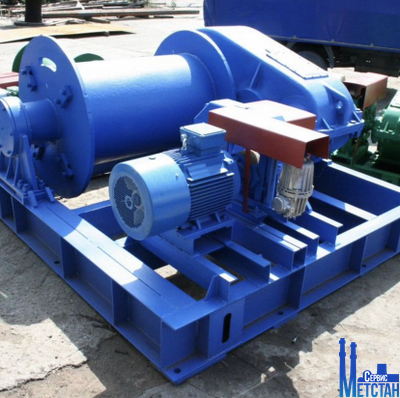

Лебедка электрическая ТЛ-9А-1
Лебедка электрическая ТЛ-9А-1
Лебедка электрическая ТЛ-9А-1
Лебедка электрическая ТЛ-9А-1
Лебедка предназначеначается для выполнения подъемно-транспортных манипуляций в монтажно-строительных работах, и для производства грузоподъемных кранов и устройств.
Лебедкой запрещен подъем людей.
Условия работы лебедки:
- общепромышленное исполнение;
- Температура от +40°С до - 40° С;
- рабочий режим легкий;
- питающая сеть 380В, 50Гц.
Лебедка может производится в взрывобезопасном исполнении ГОСТ 12.2.020-76.
![]() ![]() |

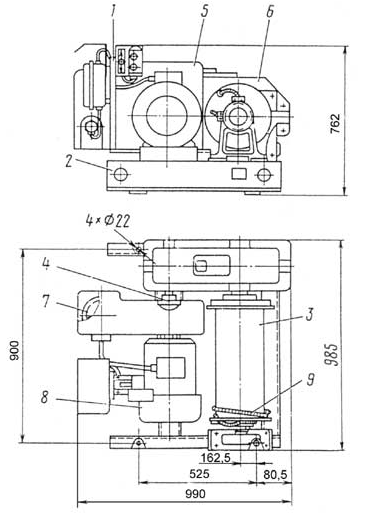

СОСТАВ ЛЕБЕДКИ
1. Установка пусковой аппаратуры 2. Рама 3. Барабан 4. Муфта 5. Кожух 6. Редуктор 7. Тормоз 8. Электродвигатель 9. Ка |
Технические характеристики: | |
Тяговое усилие, кгс | 1250 |
Скорость навивки каната на первом слое, м/с | 0,5 |
Диаметр барабана, мм | 219 |
Канатоемкость барабана, м | 80 |
Электродвигатель мощность при ПВ=40%,кВт | 7,5 |
Диаметр каната, мм | 11 |
Редуктор | 1Ц2У-200 |
передаточное число | 31,5 |
Тормоз | ТКГ-200 |
Габаритные размеры лебедки | 985х990х762 |
Масса лебедки без каната, кг | 410 |
