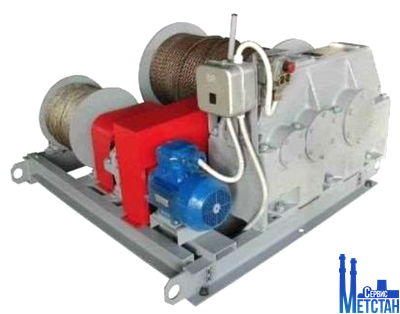

Лебедка маневровая ТЛ-8Б

Лебедки ТЛ-8Б предназначены для передвижения (подтяжки) вагонов по железнодорожному пути в пределах фронта погрузки-выгрузки. Благодаря ей можно выполнять маневровую работу без привлечения локомотива, что снижает себестоимость грузовых операций. Ресурс устройства составляет 7 лет.

Маневровая лебедка ТЛ-8Б спроектирована для эксплуатации в следующих условиях:

• на горизонтальной поверхности;
• при средних нагрузках;
• при температуре окружающей среды от –40 °С.

При собственной массе 1,2 тонны механизм способен развивать тяговое усилие на главном барабане до 5000 кгс. Лебедку ТЛ-8Б нельзя использовать для подъема грузов на высоту.

Состав лебедки 1. Рама. 2. Барабан в сборе. 3. Барабан вспомогательный.  4. Муфта кулачковая. 5. Лента тормозная. 6. Рычаг. 7. Кронштейн. 8. Установка пусковой аппаратуры.  9. Тяга. 10. Ролик. 11. Муфта. 12. Шестерня. 13. Электромагнит.  14. Редуктор.

Технические характеристики
