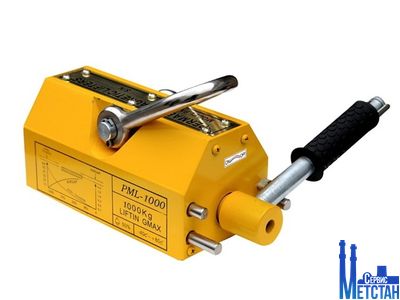

Магнитные захваты PML

• прочные, надежные магнитные захваты для подъема листового металла, плит, труб, круглых деталей

• широкая гамма типоразмеров

• рабочие нагрузки от 100 до 6000 кг( для круглых деталей 50% от максимальной нагрузки)

• благодаря шарнирной подъемной петле - лучшая устойчивость при подъеме груза

• эргономичная рукоятка для работы

• температурный режим применения - 40º С до+ 80º С

• коэффициент надежности - 3,5 : 1

• не подлежит термообработке

Устройство и принцип работы:

• Магнитные захваты PML постоянного магнитного захвата имеет силовую магнитную часть, изготовленную из NdFeB магнитных материалов.
• Включение/выключение магнитного поля производиться посредством перемещения ручки захвата.

• Сверху на захвате присутствует скоба для удобства работы, внизу присутствует выемка для лучшего охвата цилиндрических грузов.

• Механизм имеет неразборной корпус, включающий магнит постоянного действия и механизм его включения.

• Рукоятка имеет фиксирующий механизм от случайного выключения

На грузоподъемность влияет также состав металла груза.

• Низкоуглеродистая сталь (номинал), коэффициент грузоподъемности - 100%.

• Среднеуглеродистая сталь - 0,95 от номинала.

• Высокоуглеродистая сталь - 0.90 от номинала.

• Низко-легированная сталь - 0.75 от номинала.

• Чугун - 0.50 от номинала.

Грузоподъемность захвата напрямую зависит от толщины и качества покрытия поверхности захватываемого предмета.

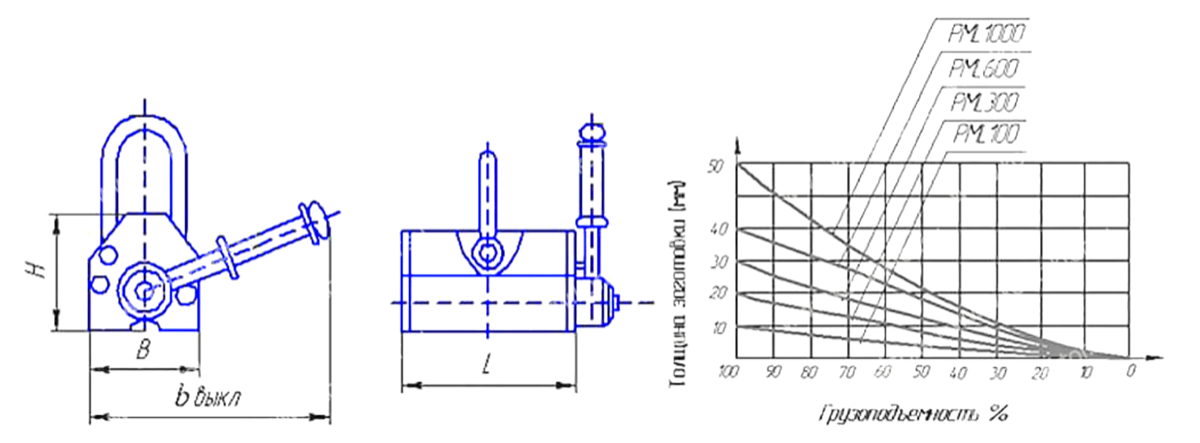

 Перед работой, необходимо обязательно рассчитать процент соотношения толщины металла и способность к подъему груза согласно «графика пропорции грузоподъемности»

Если показатель шероховатости поверхности Ra составляет менее 6.3 мкм, то захват будет работать с грузоподъемностью 100% (номинал). Если показатель шероховатости поверхности Ra равен 6.3 мкм и более, то возможен отрыв захвата от груза номинального веса.

Необходимо рассчитывать процент грузоподъемности захвата согласно кривой на графике «Зазор подошва/металл». Сопоставьте эти два показателя и просчитайте достигаемую грузоподъемность захвата. Графики кривых изображены на корпусе самого захвата также.

Для выбора оптимального захвата с постоянным магнитом необходимо выполнить расчет грузоподъемности захвата, исходя из характеристик поднимаемого груза и основных факторов, влияющих на грузоподъемность захвата.
