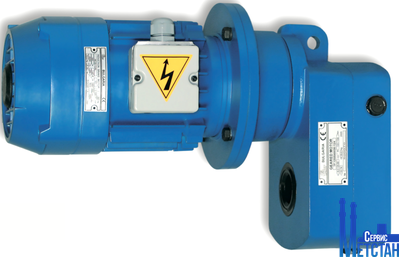

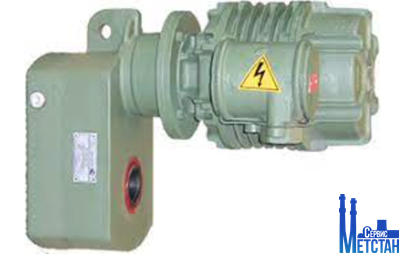

Комплектуем опорные краны, рельсовые передаточные тележки и тельферные тележки для двубалочных кранов мотор-редукторами ТР от Элмот Болгария. Мотор-редукторы оснащаются электродвигателями с коническим ротором и встроенным тормозом серии АК. Редуктор трехступенчатый с цилиндрической косозубой передачей с параллельным расположением валов. Валы и детали зубчатых передач выполнены из высокопрочной стали, подвергаются термической обработке с последующей шлифовкой. Корпусные детали изготовлены из чугуна. Валы в корпусных деталях установлены на шариковых подшипниках. Исходящий вал цилиндрический, полый, со шпоночным пазом.
|
|
 |
|
1 -Муфта, 2 - Фланец, 3 - Шпонка DIN 6885, 4,17 - Уплотнение DIN 3760, 5,10,11,14,18,24,26 - Подшипник SKF, 6 - Корпус, 7 - Уплотнение, 8 - Крышка, 9 - Вал входящий, 12 - Вал I, 13 - Колесо зубчатое II, 15 - Вал II, 16 - Вал выходящий, 19,27 - Винт DIN 912, 20 - Пробка, 21 - Штифт, 22 - Шпонка, 23 - Колесо зубчатое III, 25 - Колесо зубчатое I, |
|
