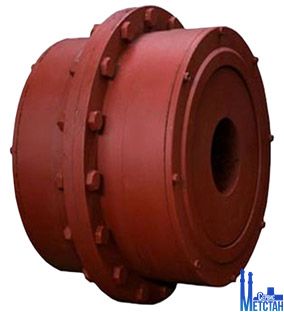

Муфта зубчатая

Описание

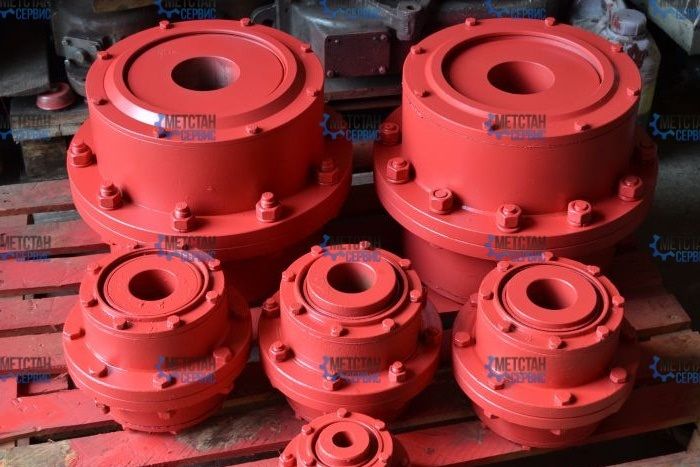

Муфта зубчатая служит соединительным узлом двигателя грузоподъёмной техники с исполнительными механизмами влияя на работоспособность системы в целом.

Основные достоинства зубчатых муфт: малые габариты и масса, способность компенсировать недочёты, ошибки в конструировании и сборке механизмов компенсировать все виды несоосности валов (радиальном, угловом, осевом). Всего этого позволяет достичь конструкция зубчатых муфт: состоящих из двух полумуфт с расположенными на них наружными зубьями с эвольвентным профилем и обоймы с внутренними зубьями с эвольвентным профилем разделённой на две половины, называемые как полуобоймы, соединяемые вместе прецизионными болтами.

Зубчатые муфты изготавливают из стали марок 45 и 45Л. Основным критерием замены зубчатых муфт является износ рабочих поверхностей зубьев.

Муфты зубчатые МЗ, МЗП стандартизированы по размерам и величине передаваемого крутящего момента.
№ чертежа	D	d	d1	d2	L	L1	L2	L3	I	I1	Частота вращения оборотов в минуту	Крутящий Момент	Масса, кг		Обозначение
№ чертежа	D	d	d1	d2	L	L1	L2	L3	I	I1	Частота вращения оборотов в минуту	Крутящий Момент	МЗ	МЗП	Обозначение
422-00И-01	170	20	20	40	115	122	129	134	55	52.5	6300	71	11,8	10,6	МЗ 1
02	185	30	30	50	145	152	160	165	70	67,5	5000	140	16,1	15,4	МЗ-2
03	220	40	40	60	170	180	196,5	204	85	89.5	4000	315	29,3	29,8	МЗ-3
04	250	45	45	75	215	225	234	242	105	102.5	3350	560	50.5	47,3	М3-4
05	290	50	50	90	235	245	235	243	115	110	2800	800	61	62	МЗ-5
06	320	60	60	105	255	265	255	263	125	120	2500	1180	81	80	МЗ-6
07	350	65	65	120	285	295	285	293	140	135	2120	1900	109	111	МЗ-7
08	380	80	80	140	325	335	325	333	160	155	1900	2360	146	147	МЗ-8
09	430	90	90	160	335	345	335	343	165	160	1700	3000	176	179	МЗ-9
10	490	110	110	180	365	375	365	373	180	175	1400	5000	264	264	МЗ-10
11	545	120	120	220	405	415	405	415	200	195	1250	7100	376	372	МЗ-11
12	590	140	140	250	487	497	485	493	240	232	1120	10000	531	520	МЗ 12
