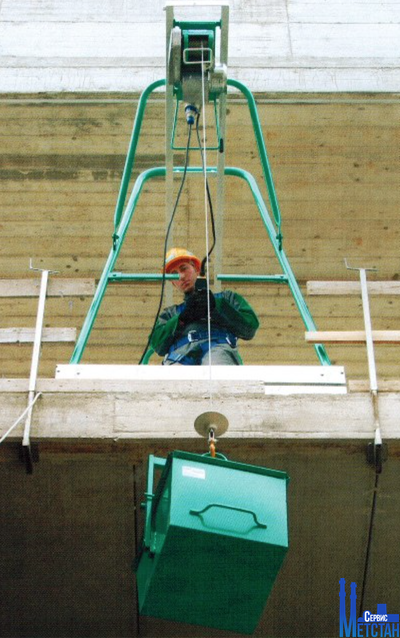

Подъемник строительный Умелец разработан для подъёма/опускания и транспортировки на стоительных объктах, строийматериалов и оборудования весом не более 500 кг. Устанавливается строительный кран на крышах, балконах. Климатическое исполнение У2 по ГОСТ 15150.

Подъемник строительный Умелец является переставным грузоподъемным механизмом, перемещаемым с одного участка работы на другой вручную. Для удобства перемещения и установки в рабочем положении подъемник Умелец оснащен: на стойках задних - опорными колесами с фиксаторами; на стойках передних - регулировочными винтовыми опорами (домкратами).

Подъемник строительный Умелец соответствует требованиям Технических регламентов Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ТР ТС 020/2011 "Электромагнитная совместимость технических средств".

Подъемник строительный Умелец  состоит:

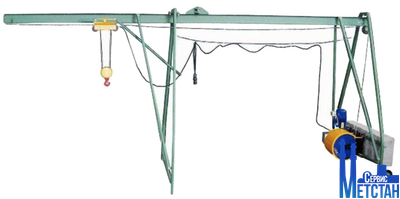

Металлоконструкции подъемника 1; балка 2-3; стойка передняя 4; стойка задняя 5; каретка 6; крюковая подвеска 7; струна 8; противовес 9; лебедка 10; распорки 11-12; ручка фиксатор 13; пульт кнопочный 14; упорный блок 15;

Устойчивость подъемника во время эксплуатации обеспечивается противовесами 9 в количестве 7 штук, либо домкратом распорным 30 (с двумя распорными втулками), перекрывающим диапазон высот до потолка от 2,6 м до 3,1 м - см. схема монтажа слева на этой странице. Распорные домкраты не входят в стандартный комплект поставки - поставляются по дополнительному требованию заказчика.

Балки 2 и 3 изготовлены из двутавра №12 с приварными фланцами для крепления между собой в единую пролётную балку болтовым соединением М16 и к стойкам болтовым соединением М12. Стойки и стяжки выполнены из труб круглого сечения. Стяжки крепятся к стойкам и пролётной балке болтовым соединением М10.

Лебедка крепится на задней стойке болтовым соединением М12. Лебёдка состоит из рамы, на которой закреплены мотор-редуктор и барабан, насаженный одной стороной на выходной вал редуктора, а другой - на подшипниковую опору. Под барабаном расположен прижимной ролик для обеспечения более качественной навивки каната. Вращающийся барабан ограждён защитным кожухом. Возле редуктора на раме закреплён кронштейн с электрическим пультом управления. От пульта отходит кабель с кнопочным тельферным постом и микровыключателем, который в процессе эксплуатации крепится к передвижной кошке.

Рабочим органом подъемника является подвеска 7 с кареткой 6. Подъём/опускание подвески осуществляется лебёдкой, а перемещение кошки по пролётной балке осуществляется вручную. Кошка имеет специальный фиксатор, который зацепляется за крюк, расположенный на конце балки, и не позволяет кошке перемещаться во время подъёма/опускания подвески.

В состав электрооборудования крана Умелец входят: электродвигатель со встроенным электромагнитным тормозом, пост тельферный, микровыключатель, пускатели, выключатель автоматический. Микровыключатель расположен на кошке и отключает электродвигатель при подъёме подвески до крайнего верхнего рабочего положения.

Включение лебёдки осуществляется автоматическим выключателем на пульте лебёдки, а управление - постом кнопочным тельферным 14.

Подъемник строительный Умелец. Технические характеристики:
