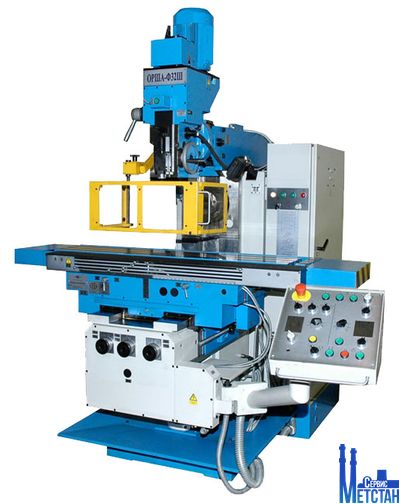

Станок консольно-фрезерный широкоуниверсальный ОРША-Ф32Ш предназначен для фрезерования плоских и фасонных поверхностей всеми видами фрез. Станок имеет горизонтальный фрезерный шпиндель с конусом ISO-50. На широкоуниверсальном станке используется поворотная в двух плоскостях вертикальная фрезерная головка со шпинделем ISO-40. Головка установлена на ползуне и имеет автономный привод.
Особенности конструкции:
Наличие частотного регулирования скорости асинхронных электродвигателей главного привода и привода подач.
Возможность подключения гидрофицированного приспособления зажима изделия.
Перемещения по осям X, Y, Z имеют механизированный и ручной привод и осуществляются по закаленным чугунным направляющим скольжения.
Возможность установки цифровой индикации по координатам X, Y, Z.
Станок имеет командоконтроллер SIEMENS, который управляет электроавтоматикой станка и обеспечивает работу в полуавтоматическом цикле.
Наличие механизма отскока-подскока по координате Z и механизмов дискретных подач по координатам X, Y, Z.
Наличие высоконадежного гидрофицированного механизма зажима инструмента.
Комплектующие ведущих производителей SIEMENS, HITACHI, BALLUFF.
Станки выпускаются в двух промышленных исполнениях:
исполнение 30 без устройства цифровой индикации;
исполнение 31 с устройством цифровой индикации.
Наименование параметров
Модель
Орша-Ф32Шисп. 30 без УЦИ
Класс точности по ГОСТ 8-82
П
Размеры рабочей поверхности стола, мм длина / ширина
1400/320
Наибольшее перемещение стола, мм - продольное (координата X) - поперечное (координата Y) при работе горизонтальным / вертикальным шпинделем
840(1040)** 320/320
Пределы рабочих подач стола, мм/мин
- продольных и поперечных (координаты X и Y)
- вертикальных (координата Z)
25…1250
6,0…320
Пределы частот вращения шпинделей, мин-1 горизонтального/ вертикального
25…2000/71…2240
Мощность приводов фрезерных шпинделей, кВт горизонтального/ вертикального
7,5/4,0
Габаритные размеры, мм длина х ширина х высота
2454х1890х2425
Масса, кг
3500
Комплект поставки: - Станок в сборе
- Гидростанция смазки
- Система охлаждения
- Гидромеханическое устройство зажима инструмента
- Защитные экраны зоны резания - Быстроизнашиваемые запасные части, инструмент и принадлежности
- Устройство цифровой индикации по координатам X, Y, Z
- Тиски станочные
- Универсальная делительная головка
- Комплект оправок расточных
- Комплект оправок и потронов для зажима инструментов
- Стол поворотный с ручным и механизированным приводом - Насадка горизонтальная, поворотная на 360°, фрезерная головка Орша-Ф32Ш.39 со шпинделем ISO-40
+
+
+
+
+
+
*
*
*
*
*
*
*
+ - входит в комплект поставки. * - за дополнительную плату ** - по отдельному заказу
