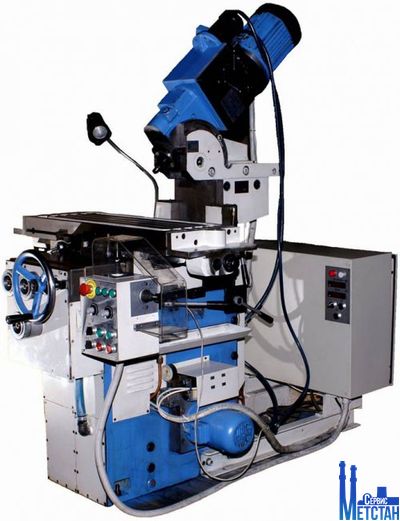

Широкоуниверсальный с крестовым столом станок 6ДМ80Ш
Широкоуниверсальный фрезерный станок 6ДМ80Ш (320х800мм)
Широкоуниверсальный фрезерный станок 6ДМ80Ш (320х800мм)
Широкоуниверсальный фрезерный станок 6ДМ80Ш (320х800мм)
Широкоуниверсальный фрезерный станок с крестовым столом предназначен для выполнения всех видов фрезерных работ, сверления, зенкерования и растачивания отверстий на деталях из чёрных и цветных металлов, их сплавов и пластмассы в условиях единичного, мелкосерийного и серийного производства. Наличие поворотного шпинделя, имеющего возможность установки под различными углами, механизма зажима инструмента и ряда дополнительных приспособлений и принадлежностей позволяет существенно расширить технологические возможности станка.
Преимущества перед аналогичными фрезерными станками:
Наименование параметров |
6ДМ80Ш |
|
Размеры рабочей поверхности стола, мм |
320х800 |
|
Наибольшее перемещение стола, мм перемещение шпиндельной головки, мм |
продольное поперечное вертикальное |
500 200 450 |
Пределы подач стола, мм/мин подач шпиндельной головки, мм/мин |
продольное поперечное вертикальное |
10…..3 000 10…..3 000 10…..1 000 |
Ускоренное перемещение стола, мм/мин перемещение шпиндельной головки, мм/мин |
продольное поперечное вертикальное |
3 000 3 000 1 000 |
Конус шпинделя |
ISO 40 |
|
Пределы частот вращения шпинделя, мин -1 |
15.....4 000 |
|
Количество частот вращения шпинделя |
бесступенчатое |
|
Угол поворота оси шпинделя, град |
90 |
|
Мощность электродвигателя подач привода, кВт шпинделя |
2,1 4,0 |
|
Габаритные размеры станка, мм |
1 730х1 200х1 400 |
|
Масса станка, кг |
1 400 |
|
Класс точности |
П |
Входят в комплект и стоимость станка |
|
6ДМ80Ш.20.040 Ключ накидной |
1 |
6ДМ80Ш.30.100 Штурвал |
1 |
6ДМ80Ш.100.016 Винт |
4 |
6ДМ80Ш.100.018 Винт |
1 |
6ДМ80Ш.100.024 Гайка |
5 |
Ключи гаечные двусторонние 12х14, 13х14, 17х19, 22х24, 27х30, 32х36 |
по 1 |
Ключи торцовые S=5, S=6, S=8, S=10 |
по 1 |
Ключи по ГОСТ 16984-79: |
|
7811-0315.1 Хим.Окс.Прм. Ф 30…..34 |
1 |
7811-0316.1 Хим.Окс.Прм. Ф 38…..42 |
1 |
7811-0318.1 Хим.Окс.Прм. Ф 55…..60 |
1 |
7811-0320.1 Хим.Окс.Прм. Ф 75…..85 |
1 |
Ключ гаечный односторонний по ГОСТ 2841-80 7811-0146.С1 Хим.Окс.Прм. |
1 |
Ключ по ГОСТ 25778-83 6910-0633 ПВХ9 |
1 |
Отвёртка по ГОСТ 17199-78 7810-0318 Хим.Окс.Прм. гр. 3 |
1 |
Шприц штоковый по ГОСТ 3643-75 Тип II, ёмкость 120 смх3 |
1 |
Руководство по эксплуатации |
1 |
Поставляются по требованию заказчика за дополнительную плату |
|
Патрон цанговый № 40 с комплектом цанг мод. 6Д82Ш.100.160 |
|
Оправка № 40 Ф 27 мод. 6225-0134 |
|
Оправка № 40 Ф 27 мод. 6222-0055 |
|
Оправка № 40 для насадных торцовых фрез Ф 27 мод. 6222-0032 |
|
Ключ торцовый ДПО 100.00-88 для оправки 6222-0032 мод. ДП 22 |
|
Оправка переходная мод. ДФ6725.96.01.120 |
|
Втулка переходная № 40 на конус Морзе № 3 для концевых фрез 6103-0002 |
|
Стол поворотный круглый Ф 250 по ГОСТ 16936-89 7204-0003 |
|
Накладная долбёжная головка 6ДМ80Ш.14.000 |
|
Накладная фрезерная головка 6ДМ80Ш.41.000 |
|
Универсальная делительная головка УДГ-Д160 |
|
7200-0220-02 Тиски станочные ГОСТ 14904 |
