Такелажные скобы (шаклы) – металлические изделия, применяемые в грузоподъемных системах в качестве универсальных съемных элементов. Как правило, скобы устанавливаются в отверстия проушин траверс, балок, двигателей или другого оборудования с целью дальнейшего присоединения к ним грузоподъемного приспособления и проведения грузоподъемных работ. Среди автолюбителей и моряков, скоба такелажная часто называется «шакл» или «шакла» (от англ. shackle) и довольно часто используется в самых различных буксировочных и крепежных такелажных системах.
По внешнему виду проушины скобы различают на:
• скобы прямые;
• скобы омегообразные.
Также скобы отличаются типом запорного элемента - штыря:
• (болт – гайка, шплинт).
Более надежное соединение, используемое для ответственных или непостоянных задач.
• (винт)
Более быстрое соединение скобы, используемое для частых однотипных операций.
В настоящем разделе представлены оцинкованные грузоподъемные скобы импортного производства типов G2130, G2150, G209, G210, соответствующие EN 13889 в диапазоне грузоподъемностей: 0,5 – 120,0 тонн. Доступны к заказу – от 1 единицы.
1. Скоба такелажная типа G2130

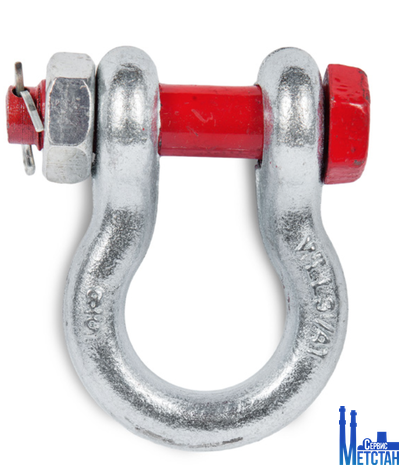

Тип: омегообразная, (болт – гайка); Коэффициент запаса прочности: 6:1; Материал: высокопрочная легированная сталь. Горячая оцинковка; Область применения не ограничена.

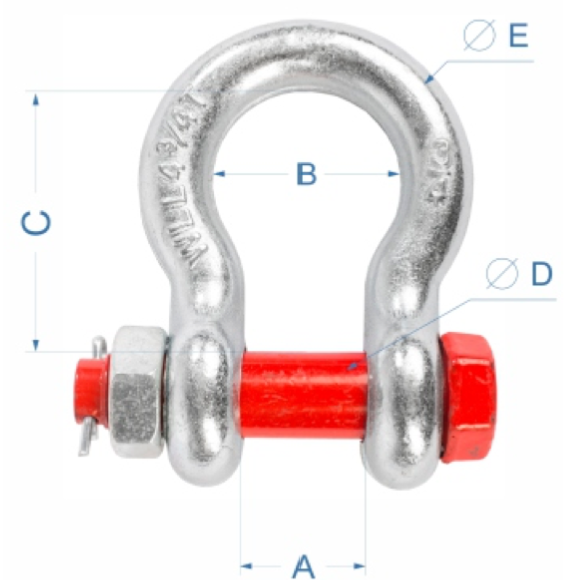

Тип
Грузоподъем ность, тн
A
B
C
D
E
E1
H
L
F
G
Масса 1 шт./кг
мм
1/4 ''
0,5
48
33
29
8
12
20
29
N/D
16
6
0,05
5/16 ''
0,75
53
37
31
10
14
21
31
N/D
19
8
0,10
3/8 ''
1,0
64
45
10
11
15
25
36
59
24
10
0,15
7/16 ''
1,5
73
51
12
13
16
29
43
63
27
11
0,22
1/2 ''
2,0
76
58
13
16
20
33
46
73
31
13
0,36
5/8 ''
3,25
106
75
16
19
25
42
60
91
39
16
0,65
3/4 ''
4,75
127
89
19
23
33
50
72
107
47
20
1,23
7/8 ''
6,5
146
102
23
26
34
56
83
117
54
24
1,79
1 ''
8,5
165
119
26
29
43
67
95
136
59
25
2,28
1 1/8 ''
9,5
185
131
29
33
46
72
104
150
68
30
3,75
1 1/4 ''
12,0
207
145
33
36
48
79
118
172
76
33
5,31
1 3/8 ''
13,5
227
162
36
38
58
90
133
187
83
36
7,18
1 1/2 ''
17,0
248
172
37
42
59
97
145
220
92
39
8,62
1 3/4 ''
25,0
295
210
45
50
73
123
175
230
104
45
15,4
2 ''
35,0
340
245
51
55
80
143
195
260
120
50
23,7
2 1/2 ''
55,0
425
305
66
71
103
170
245
320
150
67
44,6
3 ''
85,0
500
350
77
80
125
195
300
375
172
80
70,0
3 1/2 ''
120,0
626
419
105
95
133
229
372
N/D
203
92
120,0
2. Скоба такелажная типа G2150
Тип: прямая, (болт – гайка); Коэффициент запаса прочности: 6:1; Материал: высокопрочная легированная сталь. Горячая оцинковка; Область применения не ограничена.
Тип
Грузоподъем ность, тн
A
B
C
D
E
H
L
F
G
Масса 1 шт./кг
мм
1/4 ''
0,5
40
25
6
8
12
19
40
16
6
0,06
5/16 ''
0,75
49
30
8
10
14
26
46
19
8
0,10
3/8 ''
1,0
60
36
10
11
16
30
59
24
10
0,15
7/16 ''
1,5
68
42
11
13
18
37
63
28
12
0,22
1/2 ''
2,0
76
46
13
16
20
40
73
30
13
0,34
5/8 ''
3,25
96
60
16
19
27
51
91
40
16
0,67
3/4 ''
4,75
105
71
19
23
32
62
104
48
20
1,14
7/8 ''
6,5
132
81
23
26
35
68
117
52
23
1,74
1 ''
8,5
149
94
25
29
42
80
138
59
26
2,52
1 1/8 ''
9,5
170
103
29
33
46
91
150
67
30
3,45
1 1/4 ''
12,0
185
115
32
36
51
95
173
77
34
4,9
1 3/8 ''
13,5
215
128
35
38
58
117
184
83
35
6,24
1 1/2 ''
17,0
225
136
37
38
61
125
184
89
37
8,39
1 3/4 ''
25,0
265
161
46
50
69
143
225
102
46
14,2
2 ''
35,0
312
184
51
57
83
172
264
122
51
21,2
2 1/2 ''
55,0
377
238
67
70
105
203
344
145
67
38,6
3 ''
85,0
429
279
89
83
127
216
419
165
79
56,0
3. Скоба такелажная типа G209

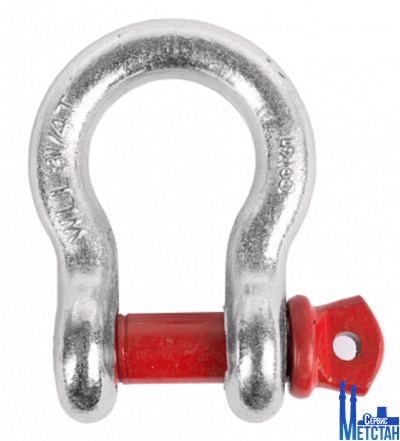

Тип: омегообразная, винт; Коэффициент запаса прочности: 6:1; Материал: высокопрочная легированная сталь. Горячая оцинковка; Область применения не ограничена.
Тип
Грузоподъем ность, тн
A
B
C
D
D1
E
E1
H
L
F
G
Масса 1 шт./кг
мм
1/4 ''
0,5
47
33
6
8
5
12
20
29
35
16
6
0,05
5/16 ''
0,75
53
37
8
10
5
14
21
31
42
19
8
0,09
3/8 ''
1,0
63
45
10
11
5
15
25
36
51
24
10
0,14
7/16 ''
1,5
73
52
11
13
5
18
29
42
58
26
12
0,17
1/2 ''
2,0
83
58
13
16
6
20
32
45
68
31
13
0,33
5/8 ''
3,25
106
74
16
19
6
26
42
60
85
39
16
0,62
3/4 ''
4,75
126
88
19
23
7
31
49
70
102
47
20
1,07
7/8 ''
6,5
146
102
23
26
8
37
58
84
116
53
24
1,64
1 ''
8,5
165
119
26
29
10
43
67
95
135
59
25
2,28
1 1/8 ''
9,5
185
131
29
33
10
46
72
104
145
68
30
3,36
1 1/4 ''
12,0
207
145
33
36
11
48
79
118
162
76
33
4,31
1 3/8''
13,5
227
162
36
38
14
58
90
133
179
83
36
6,14
1 1/2 ''
17,0
250
173
38
42
15
62
96
144
186
90
38
7,8
1 3/4 ''
25,0
300
215
45
50
17
72
123
175
225
105
45
12,6
2 ''
35,0
348
253
61
57
31
82
146
197
263
122
53
20,4
2 1/2 ''
55,0
453
327
80
70
35
105
184
267
330
145
69
38,9
4. Скоба такелажная типа G210
Тип: прямая, винт; Коэффициент запаса прочности: 6:1; Материал: высокопрочная легированная сталь. Горячая оцинковка; Область применения не ограничена.
