Круглошлифовальный станок SHU321/1000 предназначен для шлифовки наружных, торцевых и внутренних поверхностей высокоточных деталей цилиндрической и конусообразной формы посредством шлифования.
При шлифовании наружных поверхностей деталь может быть закреплена в центрах, либо зажата в патроне. При шлифовании внутренних поверхностей зажим детали производится только в патроне.
Шпиндель станка оборудован специальными гидравлическими опорами, что позволяет достигать шероховатости обрабатываемой поверхности 0,4 мкм и допусков отклонения от круглости обрабатываемой поверхности в поперечном сечении в пределах 0,0025 мм, цилиндричности – в пределах 0,01 мм.
Круглошлифовальный станок оснащён гидравлической системой управления подачей, что позволяет проводить циклическую обработку поверхностей с минимальными затратами основного и вспомогательного технологического времени. Круглошлифовальный станок обладает удобной системой наладки и управления, позволяющей производить переналадку между однотипными деталями, а также между настройками на шлифование наружных и внутренних поверхностей с минимальными временными затратами.
Технические характеристики круглошлифовального станка SHU321/1000
Характеристика
Ед. изм.
SHU321/1000
Высота центров
мм
165
Диаметр обработки
Наружное шлифование
мм
8 ... 320
Внутреннее шлифование
мм
30 ... 250
Длина обработки
При наружном шлифовании (в центрах)
мм
1000
при внутреннем шлифовании (в патроне)
мм
135
Максимальный угол поворота
По часовой стрелке (в центрах)
deg
3o
против часовой стрелки
deg
11o
Размеры шлифовального круга
мм
400х203х50
Угол поворота шлифовального суппорта
deg
+/- 90o
Обороты шлифовального суппорта
мин-1
1980
МЕХАНИЗМ ПОДАЧИ СТОЛА
Продольная подача
наибольшее продольное перемещение стола
мм
760
наименьший ход стола между двумя ограничителями
мм
8
диапазон продольных подач
мм/мин
0.1 ... 8
Поперечная подача
наибольшее поперечное перемещение стола
мм
235
дискретность поперечной подачи
мм
0.0025
диапазон поперечных подач
мм/мин
75 ... 4000
ПЕРЕДНЯЯ БАБКА с шлифовальным кругом для внутреннего шлифования
Угол поворота по часовой стрелке
deg
30o
Угол поворота против часовой стрелки
deg
90o
Диапазон изменения оборотов шлифовального круга
мин-1
30 - 400
Размеры шлифовального круга
мм
30х16х10
ЗАДНЯЯ БАБКА
Конус задней бабки
Morse
4
Ход пиноли
мм
35
МОЩНОСТЬ
Мощность главного двигателя
кВт
5.5
Мощность двигателя гидропривода
кВт
1.5
Мощность двигателя привода передней бабки
кВт
0.75
Мощность двигателя системы охлаждения
кВт
0.25
Мощность двигателя системы смазки
кВт
0.25
ГАБАРИТНЫЕ РАЗМЕРЫ
Д х Ш х В
мм
3500х1880х1700
Масса
кг
5000
Базовая комплектация для серии SHU-321:
Шлифовальный диск
Фланец для шлифовального диска
Упорный центр – Морзе 4 – 2шт.
Центр МК5 – 2 шт.
Система охлаждения
Защита шлифовального диска
Устройство очистки охлаждающей жидкости
Рабочее освещение
Комплект быстроизнашивающихся запасных частей (на 5000 часов работы)

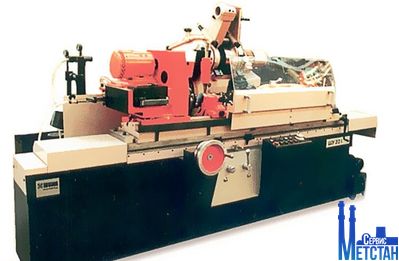

:format(webp):no_upscale():watermark(031b22a7d02b017.ru.s.siteapi.org/watermark/c5a8pn1snqgowso0kgs4ko04g8g4s0,-1,-1,0,15,none)/031b22a7d02b017.ru.s.siteapi.org/img/mrbrxpjq4u80kksgcoko0gsok4ogw4 "Станок круглошлифовальный SHU321/1000")
