Станок 16ГС32СУ1 предназначен для токарной обработки в полуавтоматическом цикле в патроне или центрах деталей с прямолинейным, ступенчатым и криволинейным профилем в условиях мелкосерийного и серийного производства.
Особенности
Применение оперативной системы ("Mitsubishi" С64) вместо универсального станка позволяет отказаться от механических передач, гибко и оперативно менять режимы резания, легко делать сложные детали со сферами и нестандартной резьбой.
Оперативная система управления обеспечивает:
легко воспринимаемое управление по меню с сенсорного экрана;
задание скорости вращения шпинделя, величин подач и перемещений, оперативную коррекцию режимов обработки деталей, цифровую индикацию перемещений;
задание и выполнение полуавтоматических циклов:
-чернового и финишного наружного и внутреннего точения;
-нарезания всех видов резьб с постоянным шагом;
-возможность привязки инструмента;
диагностику и оповещение о нештатных ситуациях.
Для обеспечения функции резьбонарезания станок оснащен датчиком резьбонарезания. Для перемещения суппорта в поперечном направлении применены роликовые направляющие, что повышает точность обработки вследствие отсутствия износа направляющих, также повышает жесткость суппортной группы и уменьшает износ ШВП, так как исключается нагрузка от силы трения при холостых ходах.
Станок может оснащаться ручным четырехпозиционным резцедержателем или электромеханическим управляемым программой. (Оговаривается при заказе) Станок также может поставляться с транспортером для отвода стружки (при заказе к обозначению станка добавляется индекс «Т»), с механизированным подводом пиноли задней бабки (индекс «М»), с механизированным зажимом заготовки в патроне Ø250 мм (индекс «П1»- гидравлический, индекс «П2»-пневматический).
Станок выпускается с межцентровым расстоянием (РМЦ) 1000 мм, 1500мм – исполнение 01, 2000мм – исполнение 02.
Станок с оперативной системой управления обеспечивает высокую производительность и качество. Для его обслуживания от оператора не требуется высокая квалификация станочника, как при работе на универсальном станке.
Технические характеристики 16ГС32СУ1
Характеристика
Значение
Наибольший диаметр заготовки, устанавливаемой над станиной, мм
630
Максимальный диаметр обработки над станиной, мм.
430
Наибольший диаметр обрабатываемой заготовки проходящей через отверстие в шпинделе, мм
55
Максимальный диаметр обработки над суппортом, мм.
325
Наибольшая длина устанавливаемой заготовки , мм
900
Наибольшая длина обработки, мм, не более
810
Диаметр патрона, мм.
250
Высота резца, установленного в резцедержателе, мм.
25
Максимальный диаметр сверления, мм.
25 (по стали); 28 (по чугуну)
Количество скоростей прямого вращения шпинделя
3
Количество скоростей обратного вращения шпинделя
3
Пределы частот шпинделя, об/мин
20-2500
Способ регулирования частоты вращения шпинделя бабки шпиндельной в пределах одного диапазона
бесступенчато
Шаг нарезаемой резьбы, мм.
0,25 – 40
Наибольший крутящий момент на шпинделе, Нм
800
Мощность привода главного движения, кВт
11
Крутящий момент привода продольного перемещения , Hм
22,5
Расстояние между центрами, мм.
1000
Крутящий момент привода поперечного перемещения, Нм
13,7
Мощность привода смазки шпиндельной бабки, кВт
0,25
Мощность привода смазки суппорта и винтовых пар, кВт
0,18
Мощность двигателя системы охлаждения, кВт.
0,18
Суммарная мощность установленных на станке электродвигателей , кВт
16,45
Суммарная потребляемая мощность станка, (наибольшая), кВт
18,3
Габаритные размеры (LxBxH), мм.
3250x1850x1680
Масса станка, кг
3200
Напряжение питания, В
380
Класс точности
П
Комплект поставки
Инструменты:
Ключ торцовый - 1 шт.
Ключ к электрошкафу - 1 шт.
Ключ S=8, S=14 мм - 1шт.
Эксплуатационная документация:
Руководство по эксплуатации (на русском языке) - 1шт.
Руководство по эксплуатации. Электрооборудование (на русском языке) -1шт.
Преобразователь частоты (на русском языке) -1шт.
Паспорт (Станция смазочная) -1 шт.
Паспорт (Патрон токарный трехкулачковый) - 1 шт.
Руководство по эксплуатации (Насосный агрегат) - 1 шт.
Руководство по эксплуатации. Головка револьверная - 1 шт.

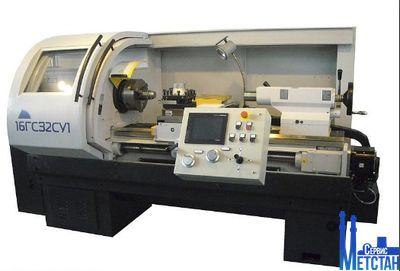

:format(webp):no_upscale():watermark(031b22a7d02b017.ru.s.siteapi.org/watermark/c5a8pn1snqgowso0kgs4ko04g8g4s0,-1,-1,0,15,none)/031b22a7d02b017.ru.s.siteapi.org/img/acvsqa3ixhk4cwkk804g8o8cscs88g "Станок токарный с оперативной системой управления 16ГС32СУ1")
