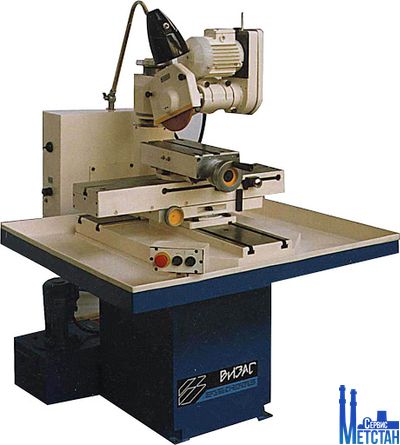

Станок заточной универсальный ВЗ-384 предназначен для ручной заточки и доводки основных видов дереворежущего инструмента (дисковых пил, фрез в т.ч. фасонных, ножей, концевого инструмента) из инструментальной стали, твёрдого сплава, минералокерамики абразивными, алмазными, эльборовыми шлифовальными кругами с помощью соответствующих приспособлений поставляемых за отдельную плату.
На станке возможна также заточка металлорежущего инструмента с помощью соответствующих приспособлений.
Компоновка станка в базовом варианте - настольная.
Тумба и система охлаждения поставляются дополнительно.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗАТОЧНОГО СТАНКА ВЗ-384
Технические данные
ВЗ-384
Наибольший диаметр изделия, устанавливаемого в центровых бабках, мм
200
Наибольшая длина изделия, устанавливаемого в центровых бабках, мм
400
Наибольшая длина обраба-тываемой поверхности, мм
250
Наибольший диаметр шлифовального круга, мм
200
Наибольшее перемещение продольного стола, мм
280
Наибольшее перемещение поперечного стола, мм
100
Наибольшее вертикальное перемещение шлифовальной бабки, мм
100
Наибольший угол поворота продольного стола на основании
не ограничен
Наибольший угол поворота шлифовальной головки в горизонтальной и в вертикальной плоскостях
не ограничен
Мощность привода главного движения, кВт
0,55
Габаритные размеры станка, мм
1080 х 750 х 300
Масса ВЗ-384 станка (без приспособлений, поставляе-мых за отдельную плату), кг
300
Комплект поставки:
Станок в сборе;
Фланец и кожух для круга 200 мм.;
Приспособление для линейной правки круга и установки центров ВЗ-318.П5;
Светильник;
Набор слесарно-монтажного инструмента;
Руководство по эксплуатации.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
Тумба;
Система подачи СОЖ;
Приспособления для заточки (см. ниже)
ПРИСПОСОБЛЕНИЯ К УНИВЕРСАЛЬНО-ЗАТОЧНОУ СТАНКУ ВЗ-384 ЗА ДОП. ПЛАТУ
Наименование
Модель
ВЗ-384.11.000
Тумба
ВЗ-384.60.000
Охлаждение
ВЗ-384.П15
Приспособление для заточки свёрл ( 6-32мм) с центром и подрезателями
ВЗ-384.П16
Приспособление для заточки пил ( 160-500мм)
ВЗ-384.П22
Приспособление для заточки фасонных фрез( 50-200мм, L=260мм )
ВЗ-384.П22-01
Приспособление для заточки фасонных фрез ( без поворотного стола) 50-200мм Lmax=260мм
ВЗ-384.П22.052-057
Оправка (22,27,32,40,50,60 Lmax=240)
ВЗ-384.П26
Приспособление для заточки плоских ножей ( Lmax=260мм)
ВЗ-384.90010 СП
Оправка для насадных фрез ( =40мм, Lфр.мах 220мм)
ВЗ-384.90010-01СП
Оправка для насадных фрез ( =50мм, Lфр.мах 220мм)
ВЗ-384.91.018/11СП
Центр (Конус Морзе 5) для ВЗ-318.П1
3Б662ВФ2.97.010
Поводок с хомутиком
ВЗ-318.91.010
Оправка ( для круга 1-150х16х32)
ВЗ-318.91.020
Оправка ( для круга 11-125/i92х45х32)
ВЗ-318.91.030
Оправка (для круга 11-100/i71х40х20)
ВЗ-318.91.040
Оправка (для круга 12-80/i36х8х13)
ВЗ-318.90010 А
Ключ ( для 91030-1шт)
ВЗ-318.90020 А
Ключ (для 91010,91020 по 2 шт)
3М642Е.92.010
Кожух ( для круга 11-100/i71х40х20)
3М642Е.92.020
Кожух ( для круга 11-150х40х32)
3М642Е.92.040
Кожух ( для круга 11-125/i92х45х32)
3М642Е.92.050
Кожух ( для круга 12-80/i36х8х13)
ВЗ-318.П1
Бабка универсальная
ВЗ-318.П2
Бабка передняя
ВЗ-318.П3
Бабка задняя
ВЗ-318.П10
Приспособление для цилиндрической заточки сверл ( 3-20 мм)
ВЗ-318.П27
Приспособление для заточки резцов
ВЗ-318.П28
Приспособление для заточки по спирали по задней поверхности
ВЗ-318.П53
Приспособление для заточки отрезных фрез ( 50-200 мм)
ВЗ-318.П55
Приспособление для заточки дисковых твердосплавных пил ( 200-450 мм) по передней и задней поверхностям зубьев
3Е642Е.П7
Подручник
3Е642Е.П8
Бабка универсальная трёхповоротная
3Е642Е.П11
Тиски с конусным хвостовиком (длина губок 80 мм.)
3Е642Е.П19
Приспособление для заточки зенкеров и ступенчатых свёрл
3Е642Е.П23
Приспособление для заточки косозубых долбяков
3Е642Е.П30
Стол поворотный (размеры рабочей поверхности стола 400х140 мм)
3Е642Е.П37
Тиски трёхповоротные (длина губок 100 мм)
3Е642Е.П39
Бабка для заточки торцовых фрез с конусностью 7 : 24)
