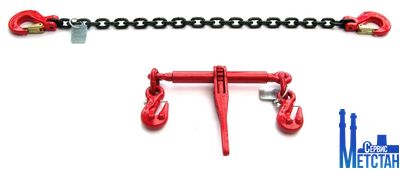

Стяжные устройства цепью
- может применяться для подъема и
- оснащена стопорными штифтами для цепи
- для короткозвенных цепей
- окрашенные
- коэффициент запаса прочности 4:1
- EN 1677
Основным рабочим элементом устройства крепления грузов цепью является ручной механизм – натяжитель.

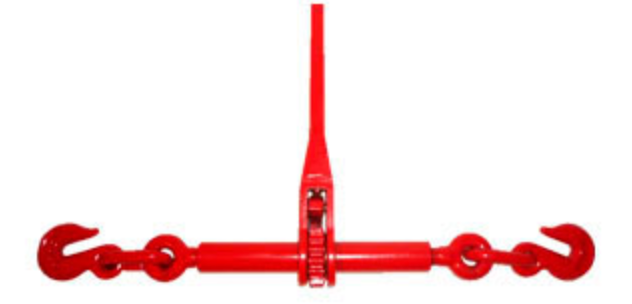

1. Стяжное устройство храпового типа.
|
Размер цепи, дюйм'' |
1/4''-5/16'' |
5/16''-3/8'' |
3/8''-1/2'' |
1/2''-5/8'' |
|
Диаметр цепи, мм |
6-8 |
8-10 |
10-13 |
13-16 |
|
Рабочая нагрузка, тн |
2,2 |
4,0 |
6,3 |
10,0 |
|
Разрушающая нагрузка, тн |
3,5 |
8,5 |
14,8 |
20,7 |
|
Запас натяжения, мм |
130 |
150 |
150 |
150 |
|
Масса, кг |
1,6 |
4,6 |
5,4 |
6,6 |
Принцип действия данного типа натяжителя основан на возвратно-поступательном движении рукояти. Вращая рукоять в одном из направлений происходит выдвижение или схождение крюков механизма и тем самым происходит натяжение или ослабление крепежной цепи. Устройство имеет переключатель направления вращения рукояти, а также оснащено специальными крюками – укоротителями цепи. Запас хода натяжения приблизительно 150 мм. Стяжные устройства данного типа представлены в четырех типоразмерах, как указано в вышеприведенной таблице.
2. Стяжное устройство c предохранительным штифтом «HEAVY DUTY»
|
Размер цепи, дюйм'' |
3/8'' |
1/2'' |
5/8'' |
|
Диаметр цепи, мм |
10 |
13 |
16 |
|
Рабочая нагрузка, тн |
6,3 |
10,0 |
16,0 |
|
Коэффициент запаса прочности: |
2:1 |
||
|
Разрушающая нагрузка, тн |
12,6 |
20,0 |
32,0 |
|
Запас натяжения, мм |
180 |
180 |
180 |
|
Масса, кг |
5,6 |
6,6 |
10,5 |
Представленное стяжное устройство изготовлено в соответствие с европейским стандартом EN 12195-3 и отличается от предыдущего варианта наличием предохранительного штифта в теле крюка-укоротителя, регламентированным калибром применяемых цепей. Это обеспечивает надежную фиксацию механизма и исключает соскальзывание такелажного крюка со звена цепи в процессе транспортировки закрепленного груза.Кроме того, линейка данного типа устройств имеет больший диапазон рабочих/разрывных нагрузок до 32,0 тн.
Цепные ветви для стяжных устройств:
Цепная ветвь (крепежная цепь) является составной частью цепной системы крепления. Цепь снабжена двумя крюками на обеих концах ветви. Крюки предназначены для зацепления цепи на грузе и платформе транспорта. После закрепления цепей ее натяжение создается с помощью стяжного устройства - ретчета. Цепь и крюки изготовлены из высоколегированной стали 8 класса (G80), за счет чего имеют высокую прочность при небольшом весе и компактных размерах.

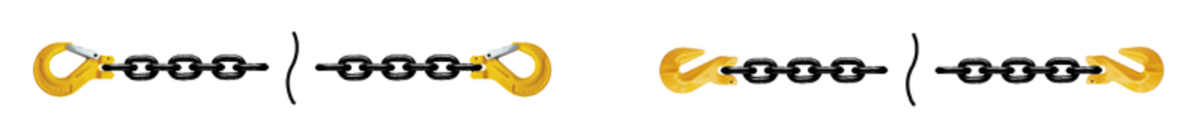

| Тип 1. Ветвь с такелажными крюками SL-12 | Тип 2. Ветвь с крюками - укоротителями SL-86 |
 |
|

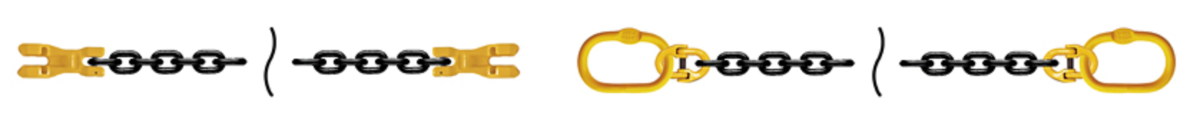

| Тип 3. Ветвь с крюками - ограничителями SL-73 | Тип 4. Ветвь со звеньями A343 |
 |
|
Цепные крепежные ветви представлены в диапазоне рабочих нагрузок: 2,2 – 16,0 тн.
|
Калибр цепи, мм |
Рабочая нагрузка, тн |
Разрушающая нагрузка, тн |
Зев крюка, мм |
Зев крюка-укоротителя, мм |
|
6х18 |
2,2 |
4,52 |
24,0 |
8,0 |
|
8х24 |
4,0 |
8,0 |
30,0 |
10,8 |
|
10х30 |
6,3 |
12,6 |
34,0 |
13,5 |
|
13х39 |
10,0 |
21,2 |
39,0 |
16,5 |
|
16х48 |
16,0 |
32,2 |
45,0 |
19,2 |
Опционно, по требованию Заказчика, ветви могут быть скомбинированы разными крюками, а также комплектоваться любыми другими концевыми элементами и быть любой другой длины по требованию Заказчиков.
