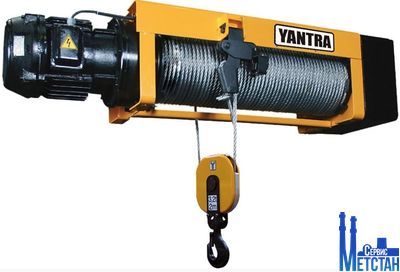

Таль электрическая стационарная

Описание

Стационарные тельферы монтируются в необходимом месте посредством крепежа, входящего в комплектацию устройства, и работают только на подъем и опускание груза.

Чаще всего для крепления талей стационарных серии МРМ используется метод «на пальцах». В отверстия корпуса вставляются стальные втулки соответствующего диаметра и крепятся к несущим элементам цеха, здания или к раме оборудования.

ОСНОВНЫЕ РАЗМЕРЫ СТАЦИОНАРНАЯ ЭЛЕКТРИЧЕСКАЯ ТАЛЬ ПОЛИСПАСТ 2/1

Габарит	Высота подъема (m)		Г/П (kg)	Размеры(mm)
				Скорость подъема(m/min)							L2		L3	Н1	Н2	В1	В2	В3	е	d1
				8	12		8/2		12/2
				L1
3	H	6,3	1000	831		831		877		877		263	233	435	268	312	240	34	30	18
		9		907		907		953		953		339
		12,5		1007		1007		1053		1053		439
		18		1163		1163		1209		1209		595
		25		1361		1361		1407		1407		793
4	H	6,3	2000	945		945		996		996		306	237	550	352	428	350	40	41,5	22
		9		1026		1026		1077		1077		387
		12,5		1131		1131		1182		1182		492
		18		1295		1295		1346		1346		656
		25		1504		1504		1555		1555		865
5	H	6,3	3200	998		1035		1066		1066		349	237	600	354	430	350	45	41,5	22
		9		1097		1134		1165		1165		448
		12,5		1225		1262		1293		1293		576
		18		1427		1464		1495		1495		778
		25		1684		1721		1752		1752		1035
6	H	6,3	5000	1099		1137		1190		1190		341	243	690	424	490	400	50	44,5	24
		9		1197		1235		1288		1288		439
		12,5		1323		1361		1414		1414		565
		18		1521		1559		1612		1612		763
		25		1774		1812		1865		1865		1016
9	H	6,3	10000	1279		1279		1275		1275		371	249	900	500	600	480	71	50,5	26
		9		1373		1373		1369		1369		465
		12,5		1496		1496		1492		1492		588
		18		1689		1689		1685		1685		781
		25		1936		1936		1932		1932		1028
10	H	7,5	16000	1506		1506		1506		-		507	262	970	548	684	540	71	67,5	30
		9		1565		1565		1565		-		566
		12,5		1712		1712		1712		-		713
		18		1943		1943		1943		-		944
		25		2236		2236		2236		-		1237
