Тельфер ВЗИ VVAT, VHVAT, VCVAT, ELMOT AD

Электрический тельфер, канатная таль профессионального класса
Рабочее напряжение 380В
Сеть управления 24В
Степень электрозащиты IP54
Электромагнитный тормоз
Высокая надежность
Легкость обслуживания
Паспорт и руководство эксплуатации
Вся продукция сертифицирована
Гарантия: 24 месяца
Бренд: ELMOT AD Болгария

Тельфер ВЗИ VVAT, VHVAT, VCVAT, ELMOT AD

Электрический тельфер, канатная таль профессионального класса
Рабочее напряжение 380В
Сеть управления 24В
Степень электрозащиты IP54
Электромагнитный тормоз
Высокая надежность
Легкость обслуживания
Паспорт и руководство эксплуатации
Вся продукция сертифицирована
Гарантия: 24 месяца
Бренд: ELMOT AD Болгария

Описание

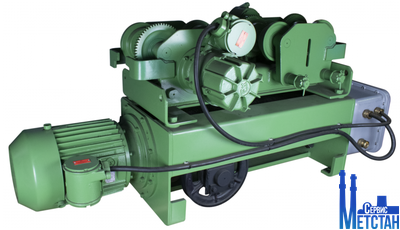

Тельфер ВЗИ VVAT, VHVAT, VCVAT

Предлагаем во взрывобезопасном исполнении, тали канатные электрические серии «VVAT», «VHVAT», «VCVAT» завод — изготoвитель «ELMOT» AD Р. Болгария.

Тали предназначаются для использования в помещениях с опасной концентрацией взрывчатых газов, групп IIА, IIВ и IIС и класс температуры Т1... Т5.

Тельфер ВЗИ VVAT, VHVAT, VCVAT изготовленные в соответствии c международными стандартами ISO, FEM.

Основными преимуществами электро тельферов серии VVAT является их компактность увеличенные эксплуатационные возможности, ремонтопригодность, долгий эксплуатационный срок службы и эстетический дизайн.

Технические характеристики:

Максимальная нагрузка, Грузоподъемность от 1,0 до 20,0 т
Подъём. Высота подъема от 6,5 м до 72 м
Диапазон скороcтей подъёма м/мин. 4, 8, 12, 16, 24
Диапазон скоростей перемещения м/мин. 10, 20,
Схема полиcпаста 2/1 или 4/1
Режим работы по ISO4301 — M5 (M6, M7)
Степень защиты электрооборудования – IP54 (IP55)
Температура эксплуатации — -25/+40°C (-40/+40°C)
Относительная влажность – 80% при 20°С
Климатическое исполнение – У3
Напряжение цепи управления — 24В (42В, 220В)
Напряжение сети – 380В, 50Гц

Дополнительная комплектация:

Крановая комплектация
Ограничитель грузоподъёмности
Защита термическая
Пульт с ключом и кодом
Второй независимый тормоз на подъё

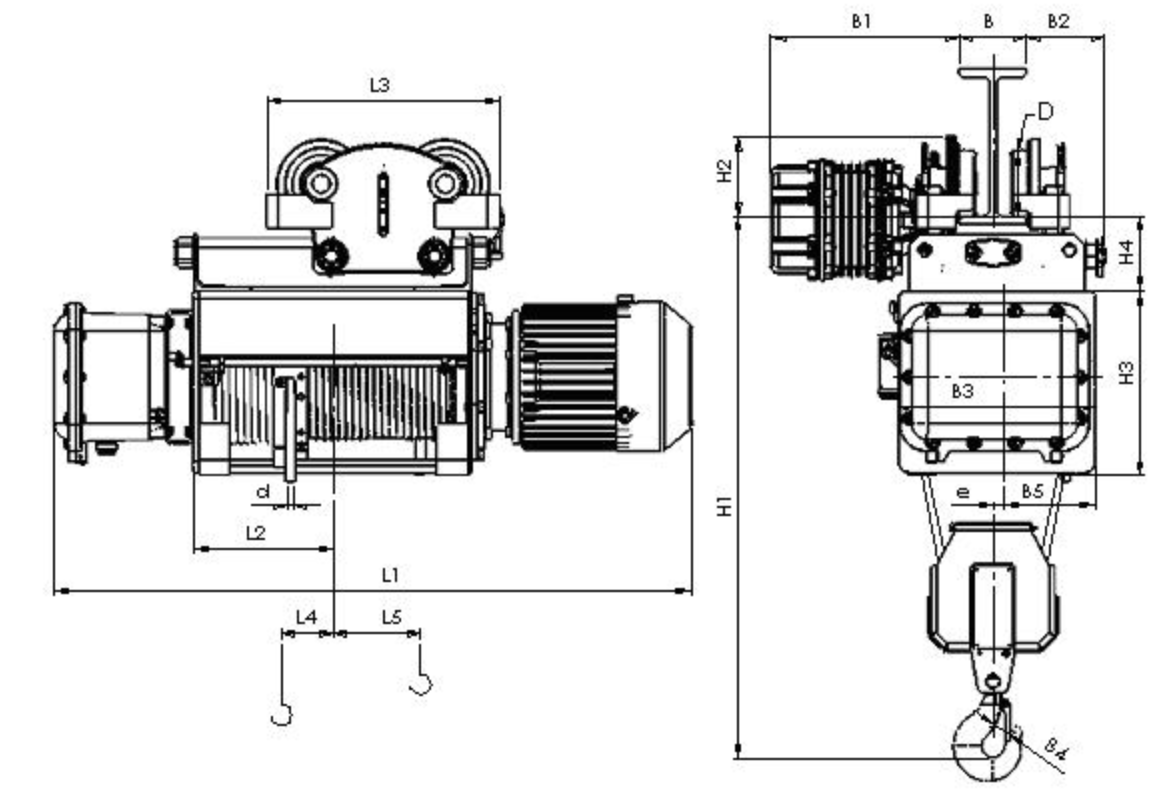

Тельфер ВЗИ VHVAT c монорельсовой электрической тележкой, полиспаст 2/1

Тип	Полиспаст 2/1			Размеры, мм
	Высота подъема, м		г/п, т	Скорость подъема, м/мин				L2	L3	L4	L5	B*	B1	B2	B3	B4	B5	H1	H2	H3	H4	D	e	d
				8	12	8/2	12/2
				L1
HVAT10	H1	6.5	1	815	815	852	852	186	410	7	119	90…130	90	250	290	34	125	855	140	295	100	ø120	24	8
	H2	9		925	925	962	962	241	410		174
	H3	12		1035	1035	1072	1072	296	410		229
	H4	18		1255	1255	1292	1292	406	940*		339
	H5	24		1475	1475	1512	1512	516	1160*		449
HVAT20	H1	8.5	2	943	943	990	990	219	530	5	132	130...150	105	280	380	40	175	1045	200	355	140	ø175	23	10
	H2	11.5		1043	1043	1090	1090	269	530		182
	H3	15		1153	1153	1200	1200	324	530		237
	H4	22		1373	1373	1420	1420	434	1055*		347
	H5	29		1593	1593	1640	1640	544	1275*		457
HVAT30	H1	7.5	3,2	957	986	980	980	219	530	5	132	130…150	105	280	380	40	175	1120	200	355	140	ø175	23	12
	H2	10		1057	1086	1080	1080	269	530		182
	H3	13		1167	1196	1190	1190	324	530		237
	H4	19		1387	1416	1410	1410	434	1055*		347
	H5	25		1607	1636	1630	1630	544	1275*		457
HVAT40	H1	6.5	5	1019	1045	1100	1100	219	600	62	64	130…150	120	300	480	50	190	1357	230	395	142	ø210	42	14
	H2	9.5		1114	1140	1195	1195	270	600		112
	H3	12.5		1206	1232	1287	1287	312	600		158
	H4	18.5		1452	1358	1533	1533	436	1076*		281		105	280				1365	200		150	ø175
	H5	25.5		1698	1724	1779	1779	558	1322		404
	H6	32		1917	1943	1838	1838	668	1541*		514
HVAT50	H2	9	10	1286	1286	1286	1286	275	1212*	24	173	130…300	120	300	575	63	255	1579	230	455	144	ø210	44	18
	H3	12		1386	1386	1386	1386	325	1212*		223
	H4	18		1586	1586	1586	1586	425	1212*		323
	H5	24		1786	1786	1786	1786	525	1412*		423
	H6	36		2186	2186	2186	2186	725	1812*		623

L3* - исполнение с двумя тележками
В** - По заказу возможно исполнение для пути шириной полки до 300 мм

Тельфер ВЗИ VHVAT c монорельсовой электрической тележкой, полиспаст 4/1

Тип	Полиспаст 4/1			Размеры, мм
	Высота подъема, м		г/п, т	Скорость подъема, м/мин				L2	L3	L4	L5	B*	B1	B2	B3	B4	B5	H1	H2	H3	H4	D	e	d
				4	6	4/1	6/1
				L1
HVAT40	H1	6	10	1206	1232	1287	1287	312	1191*	50	42	130…300	120	300	480	63	190	1335	230	395	162	ø210	2	14
	H2	9		1452	1478	1533	1533	436	1191*	-10	165
	H3	12,5		1698	1724	1779	1779	558	1325*	-70	288
	H4	16		1917	1943	1838	1838	668	1544*	-105	398
HVAT50	H2	9	16	1586	1586	1586	1586	425	1515*	-5	152	130…300	400	400	620	100	255	1865	277	455	460	ø250	26	18
	H3	12		1786	1786	1786	1786	525	1715*	-45	252
	H4	18		2186	2186	2186	2186	725	2115*	-90	452
HVAT30	H1	6,5	6,3	1167	1196	1190	1190	324	600	30	76	130…150	120	300	430	56	175	1060	230	355	150	ø210	1.5	12
	H2	9,5		1387	1416	1410	1410	434	1055*	-25	186		105	280					200		137	ø175
	H3	12,5		1607	1636	1630	1630	544	1275*	-80	296
HVAT20	H1	7,5	4	1153	1153	1200	1200	324	530	25	132	130…150	105	280	430	50	175	1035	200	355	140	ø175	1.5	10
	H2	11		1373	1373	1420	1420	434	1055*	-30	242
	H3	14,5		1593	1593	1640	1640	544	1275*	-85	352

L3* - исполнение с двумя тележками
В** - По заказу возможно исполнение для пути шириной полки до 300 мм
