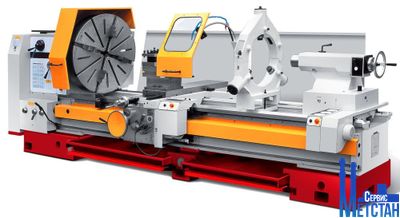

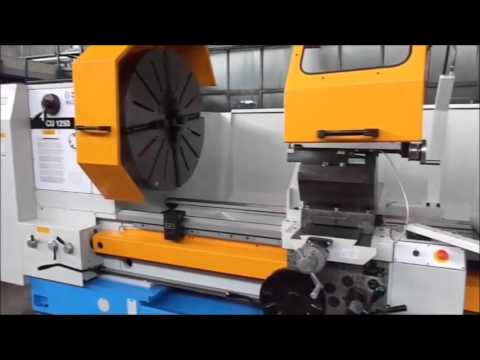

Токарно-винторезный станок ZMM CU1250/1500
Токарно-винторезный станок ZMM CU1250/1500 (аналог 1Н65, 1М65, ДИП 500) предназначен для выполнения токарных работ - точение конусов и нарезание резьб: метрических, дюймовых. Технические характеристики и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Электрика станка CU1250/1500 изготовлена немецкой фирмой Шнайдер-электрик. В шпиндельном узле, используются подшипники и схемы их установки только ведущих фирм SKF и FAG.
За дополнительную плату станок комплектуется
- конусной линейкой с помощью которой можно производить нарезку конусной резьбы, а также точение конусов.
- устройством цифровой индикации УЦИ.
Все части станка CU1250/1500 изготовлены из высококачественной стали, что обеспечивает надежную работу станков и сохранение точности обработки в течение долгих лет.
Сервисное и гарантийное обслуживание осуществляется Российскими специалистами. Гарантия 1 год.
Технические характеристики
| Характеристика | Ед. изм. | CU800 | CU1000 | CU1250 | |
|---|---|---|---|---|---|
| Основные параметры | Высота центров | мм | 400 | 500 | 625 |
| Диаметр обработки над станиной | мм | 890 | 1070 | 1320 | |
| Диаметр обработки над суппортом | мм | 490 | 690 | 940 | |
| Диаметр обработки над выемкой в станине | мм | 1050 | 1250 | 1500 | |
| Ширина направляющих | мм | 700 | |||
| Расстояние между центрами | мм | 1500 | |||
| Шпиндель | Передний конец | No | 11(15) | 15 | |
| Диаметр отверстия шпинделя | мм | 103(152) | 142 | ||
| Конусное отверстие шпинделя | Metric | 120(160) | 160 | ||
| Передняя бабка | Количество скоростей шпинделя | 24 | |||
| Диапазон оборотов | об/мин | 6,3-1250 | 5-1000 | ||
| Мощность главного привода | кВт | 22(30) | |||
| Подачи | Количество подач | 160 | |||
| Диапазон продольных подач | мм/об | 0,032-38,9 | |||
| Диапазон поперечных подач | мм/об | 0,016-19,45 | |||
| Резьба | Количество резьб | 80 | |||
| Шаг миллиметровой резьбы | мм | 0,5-480 | |||
| Шаг дюймовой резьбы | вит/1 | 60-1/16 | |||
| Шаг модульной резьбы | мм | 0,125-120 | |||
| Шаг диаметральной резьбы | DP | 240-1/4 | |||
| Перемещения | Ход поперечных салазок | мм | 525 | 685 | |
| Ход верхних салазок | мм | 270 | |||
| Пиноль | Диаметр пиноли | мм | 125 | ||
| Конус пиноли | Морзе | No.6 | |||
| Ход пиноли | мм | 260 | |||
| Вес | Для РМЦ 3000 мм | кг | 8800 | 9300 | 9800 |
Дополнительная комплектация
 |
 |
 |
 |
|
| 3-х кулачковый самоцентрирующийся токарный патрон 500мм | Вращающийся центр кМ5 | УЦИ Optima по двум осям | Конусная линейка +/-10 гр. 340мм | |
 |
 |
 |
 |
 |
| Планшайба 4-х кулачковая с независимым перемещением кулачков | Планшайба без кулачков | Подвижный люнет 10-200мм | Неподвижный люнет малый 10-230мм | Неподвижный люнет большой 150-400мм |
 |
 |
 |
 |
 |
| Однопозиционный ограничитель длины | Часы резьбовые (лимб нарезки резьбы) | Патрон поводковый с поводками | Сверлильный патрон | Редуктор пиноли задней бабки |
 |
||||
| Быстросъемный резцедержатель MultiFix вместо стандартного 4-х позиционного | ||||
