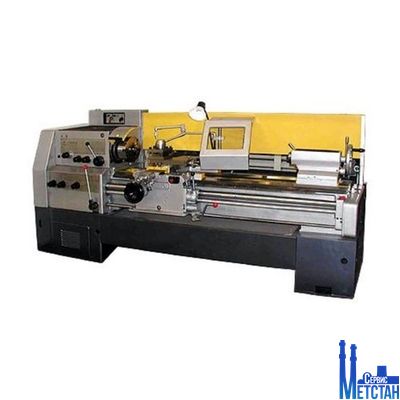

Токарно винторезный станок 16В20

(РМЦ 750, ∅445/220, 8.37 кВт)

(РМЦ 750, ∅445/220, 8.37 кВт)

Описание

Токарно винторезный станок 16В20 предназначены для выполнения разнообразных токарных работ, в том числе для нарезания метрической, модульной, дюймовой и питчевой резьб на заготовках, устанавливаемых в центрах или патроне.
Исполнение и категория размещения станков в части условий эксплуатации - УХЛ4 по ГОСТ 1515-82Е.
Класс точности станков - Н по ГОСТ 8-82Е.
В станках применены унифицированные узлы фартука 16Б20П.061 и коробки подач 16Б20П.070.
Модель 1В62Г - базовый станок с выемкой в станине.
Модель 16В20 - станок без выемки в станине.
Жесткая коробчатой формы станина с калеными, шлифованными направляющими обладает достаточной жесткостью.

Станина станка мод. 1В62Г имеет выемку, закрываемую съемным мостиком. Это позволяет при снятом мостике обрабатывать более крупные (диаметром до 620 мм) заготовки типа дисков, колец и фланцев.
Шпиндель смонтирован на точных подшипниках качения.
Конструкция резцедержателя обеспечивает стабильность положения фиксации инструмента.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКОВ моделей 1В62Г, 16В20

Модель	1В62Г	16В20
Основные параметры	ГОСТ 440-81
Наибольший диаметр обрабатываемой заготовки, мм:
над станиной	445
над суппортом	220
над выемкой в станине	620	---
Наибольшая длина обрабатываемой заготовки, мм:
над суппортом	1000
над выемкой станины	290	---
над выемкой станины при закреплении на планшайбе	240	---
Наибольшая длина обтачивания, мм	900
Конец шпинделя фланцевого по ГОСТ 12593-72	6К
Центр по ГОСТ 13214-79
в шпинделе	7032-0043(М6)
в пиноли задней бабки	7032-0039(М5)
Диаметр цилиндрического отверстия в шпинделе, мм, не менее	54
Высота резца, установленного в резцедержателе, мм, не менее	25
Количество скоростей прямого вращения шпинделя, не менее	24
Количество скоростей обратного вращения шпинделя, не менее	12
Частота вращения шпинделя, мин в -1 степени	10-1400	12,5-1700
Количество ступеней подач продольных/поперечных, не менее	50/50
Подача, мм/об:
продольная	0,018-22,4
поперечная	0,009-11,2
Количество нарезаемых резьб, не менее:
метрических	36
модульных	36
дюймовых	45
питчевых	45
Шаг нарезаемых резьб:
метрических, мм	0,5-224
модульных, модуль	0,5-224
дюймовых, число ниток на один дюйм	77-0,125
питчевых, питч	77-0,125
Скорость быстрого перемещения суппорта, м/мин:
продольного	4,0
поперечного	2,0
Наибольшая длина перемещения, мм:
каретки	900	---
нижнего суппорта	280	--
верхнего суппорта	130	---
пиноли	150	---
задней бабки (поперечное смещение)	±15	---
Наибольший угол поворота верхнего суппорта, град	±90	---
Цена одного деления шкалы перемещения, мм:
каретки	1,00
нижнего суппорта	0,05
верхнего суппорта	0,05
пиноли	5,00
Цена одного деления шкалы поворота верхнего суппорта, град	1,00	---
Шероховатость поверхности заготовки из конструкционной стали при чистовом обтачивании, мм, не более	Ra 2,0	---
Суммарная мощность, кВт:	8,37
Габарит станка, мм	2800х1190х1450
Масса станка, кг	2450	2430
