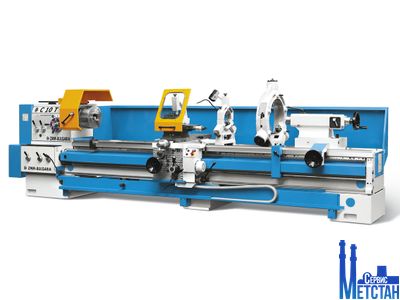

Токарно-винторезный станок ZMM C10T/3000 (аналог 1М63Н)

Изготовитель:ZMM Sliven (Болгария)

Описание

Болгарский токарно-винторезный станок ZMM C10T/3000 (аналог 1М63Н) предназначены для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных и диаметрально питчевых. Технические характеристики и жесткость станков, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.

Техническая характеристика токарного станка ZMM C10T/3000

Характеристика			C10T/3000	C10TM		C10TH
Основные параметры	Высота центров	мм	330	380		430
	Диаметр обработки над станиной	мм	660	760		860
	Диаметр обработки над суппортом	мм	420	520		620
	Диаметр обработки над выемкой в станине	мм	850	950		1050
	Ширина направляющих	мм	560	560		560
	Расстояние между центрами	мм	1500, 2000, 3000, 4000, 5000, 6000
Шпиндель	Передний конец	No	11
	Диаметр отверстия шпинделя	мм	103	132
	Конусное отверстия шпинделя	Metric	120	140
Передняя бабка	Количество диапазонов скоростей шпинделя	шт	12
	Диапазон оборотов	об/мин	9-1320	8-1050
	Мощность главного привода	кВт	11 (15)	15 (18.5)
Подачи	Количество подач	шт	150
	Диапазон продольных подач	мм/об	0,039-18,0
	Диапазон поперечных подач	мм/об	0,02-9,0
Резьба	Количество резьб	шт	75
	Шаг миллиметровой резьбы	мм	0.5 – 180
	Шаг дюймовой резьбы	вит/1	60 – 1/6
	Шаг модульной резьбы	М	0.125 – 45
	Шаг диаметральной резьбы	DP	240 –2/3
Перемещения	Ход поперечных салазок	мм	410	430
	Ход верхних салазок	мм	150
Пиноль	Диаметр пиноли	мм	105
	Конус пиноли	Морзе	No.6
	Ход пиноли	мм	225
Вес	Для РМЦ 3000 мм	кг	4750	5050	5400

Оборудование и комплектующие для станка C10T/3000, приобретаемые за дополнительную плату:

Патрон 3-х кулачковый,
Центр вращающийся,
Планшайба 4-х кулачковая,
Планшайба без кулачков,
Подвижный люнет,
Неподвижный люнет малый,
Неподвижный люнет большой.
Роликовая пиноль,
Комплект роликов для пиноли (доп),
Конусная линейка,
Однопозиционный ограничитель длины,
Часы резьбовые (лимб нарезки резьбы),
Центр-шайба,
Комплект поводков,
Сверлильный патрон с оправкой,
Электро-динамический тормоз,
Ножной тормоз,
Быстросъемный резцедержатель вместо стандартного 4-х позиционного,
Зубчато-ременная передача,
Упорный центр задней бабки,
Переходная втулка для задней бабки,
Комплект ключей,
Каталог запчастей,
Редуктор пиноли задней бабки,
Упаковка станка в деревянный ящик,
