Токарный станок ТС1625Ф3 предназначен для обработки тел вращения и выполнения таких операций, как нарезание различных видов резьб, сверления и растачивания центровых отверстий, прорезку канавок, снятие фасок, отрезки. Все циклы обработки происходят в автоматическом режиме. На станке можно изготовлять типовые детали (до 90% всех деталей в любом производстве), к которым предъявляются самые распространённые требования по изготовлению.
Монолитное широкое основание, тяжелая жесткая станина, усиленный шпиндельный узел и виброустойчивость повышают качество и точность обработки. Произведен по ГОСТ. Класс точности - Н
Основные узлы
 |

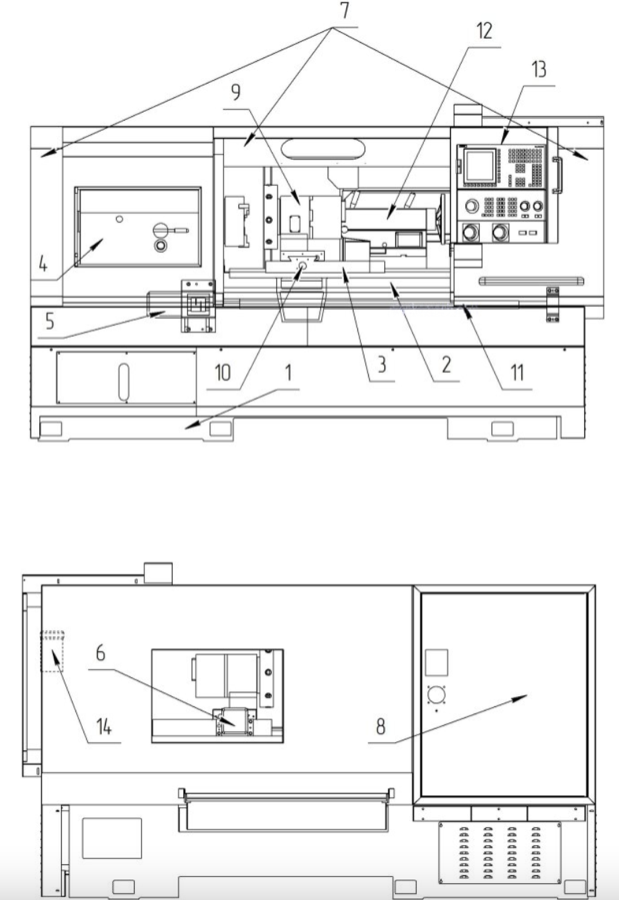

1. Основание; 2. Станина; 3. Суппорт; 4. Бабка шпиндельная; 5. Привод продольного перемещения; 6. Привод поперечного перемещения; 7. Ограждение неподвижные и подвижные элементы; 8. Шкаф с электроаппаратурой; 9. Револьверная головка; 10. Винтовая шариковая пара поперечного перемещения; 11. Винтовая шариковая пара продольного перемещения; 12. Бабка задняя; 13. Пульт управления с системой ЧПУ; 14. Система централизованной импульсной смазки; |
Технические характеристики ТС1625Ф3 РМЦ 1000 |
|
|---|---|
| Характеристика | Значение |
| Макс. диаметр изделия над станиной, мм | 520 |
| Макс. диаметр изделия типа диск, мм | 580 |
| Макс. диаметр обработки изделия типа вал, мм | 280 |
| РМЦ, мм | 1000 |
| Макс. вес заготовки, кг | 500 |
| Оси | |
| Максимальное перемещение оси Х, мм | 290 |
| Макс перемещение по оси Z, мм | 1000 |
| Быстрые перемещения по оси Х, мм/мин | 8000 |
| Быстрые перемещения по оси Z, мм/мин | 12000 |
| Рабочая подача, мм/мин | 0.01~6000 |
| Диаметр ШВП/шаг ось Х, мм | 24/5 |
| Диаметр ШВП/шаг ось Z, мм | 40/6 |
| Тип мотора и мощность по оси X, кВт | серво 1,9 |
| Тип мотора и мощность по оси Z, кВт | серво 1,9 |
| Тип направляющих Х | ласточкин хвост |
| Тип направляющих Z | V образные |
| Точность позиционирования по осям X/Z, мм | ±0,005 |
| Повторяемость позиционирования осей X/Z, мм | ±0,003 |
| Угол наклона станины, град | 0 |
| Ширина направляющих, мм | 440 |
| Шпиндельная бабка | |
| Диаметр 3х кулачкового патрона, мм | 250 |
| Диапазон скоростей шпинделя, об/мин | I 10-214; II 64-672; III 160-1650 |
| Диаметр отверстия шпинделя, мм | 77 |
| Максимальный диаметр прутка, мм | 75 (60 с полым гидропатроном) |
| Торец шпинделя | D8 по ГОСТ 26651-85 |
| Конус отверстия шпинделя | метрический 90 (1:20) |
| Внутренний диаметр подшипника шпинделя | 120 |
| Момент на шпинделе (30 минут), Нм | 2288 |
| Момент на шпинделе (продолжительно), Нм | 966 |
| Мощность э/д шпинделя (30 минут), кВт | 25 |
| Мощность э/д шпинделя (продолжительно), кВт | 10 |
| Тип э/д шпинделя | серво |
| Резцедержка | |
| Число инструментов, шт | 8 (12 опция) |
| Тип резцедержки | э/мех |
| Размер хвостовика режущего инструмента, мм | VDI40, (VDI30 опция) |
| Время смены инструмента – верт. револьверная головка, с | - |
| Время смены инструмента – гориз. револьверная головка, с | 0,8 |
| Точность позиционирования револьверной головки, мм | 0,008 |
| Мощность э/д приводного инструмента, кВт | - |
| Обороты приводного инструмента, об/мин | - |
| Задняя бабка | |
| Перемещение задней бабки, мм | до патрона |
| Выдвижение пиноли задней бабки, мм | 150 |
| Диаметр пиноли, мм | 75 |
| Конус пиноли гидравлической задней бабки, № | Морзе 5 |
| Конус пиноли механической задней бабки, № | Морзе 5 |
| Прочее | |
| Потребляемая мощность, кВА | 35,5 |
| Система ЧПУ | Siemens 828D |
| Наличие транспортера стружки | опция для РМЦ 1000 |
| Емкость бака СОЖ, л | 45 |
| Емкость гидростанции, л | 80 |
| Вес нетто, кг | 3200 |
| Вес брутто, кг | 3380 |
| Габаритные размеры, ДхШхВ мм | 2775х1585х1670 |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
- Система ЧПУ Siemens 828D;
- Э/д шпинделя 25/10 кВт;
- Автоматическая система смазки направляющих и ШВП;
- Система подачи СОЖ на каждый инструмент;
- Освещение рабочей зоны;
- 8-ми позиционная револьверная головка ТС80 VDI40;
- 3-х кулачковый стальной патрон ф250 мм;
- Набор инструмента для обслуживания станка:
- Ключ зажима патрона;
- Ключ съема патрона со шпинделя;
- Переходная втулка 90мм/ КМ5;
- Неподвижный центр КМ5 – 2 шт;
- Набор ключей: рожковые 17/19,12/14; шестигранные 3,5,6,8,10;
- Клиновой башмак - 6 шт.;
- Анкерный болт М20х400 6 к-тов.
- Светосигнальная колонна индикации состояния станка;
- Паспорт, руководства по эксплуатации механической, электрической и прочих систем
Опции
- системы ЧПУ:
- Siemens Sinumerik 808D Advanced;
- Fanuc 0i TF;
- ЧПУ Модмашсофт ФМС3000;
- ЧПУ БалтСистем NC210;
- ЧПУ БалтСистем NC201;
- ЧПУ БалтСистем NC301 + привода Yaskawa.
- шпиндель с отверстием 81 мм (для гидропатрона 65 мм);
- резцедержка TC80x12 VDI30;
- резцедержка Pragati BTP100;
- люнет подвижный 35-165 мм;
- люнет неподвижный 35-165 мм;
- гидравлическая станция;
- трехкулачковый гидравлический патрон с отверстием;
- гидравлическая пиноль;
- электромеханичекая пиноль (ЭМГ-51);
- пластинчатый стружкосборник (только для РМЦ 1000 мм);
- насос подачи СОЖ производительностью 50 л/мин;
- насос подачи СОЖ производительностью 200 л/мин;
- Shopturn - визуальное программирование и отладка
- опции Siemens;
