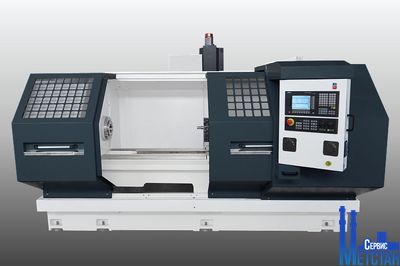

Токарный станок с ЧПУ T500 (аналог 16А20Ф3) предназначен для выполнения черновой, чистовой токарной обработки, выполнения операций тонкого и финишного точения, сверловки, расточки, чистовой обработки отверстий, нарезания резьбы, выполнения фрезерных операций, деталей различных конфигураций, с выполнением обработки различных элементов на внешних участках детали.
На станке при использовании соответствующего металлорежущего инструмента возможна обработка как конструкций из алюминия и других низколегированных сплавах, так и высокопрочных материалов высокой твёрдости, прошедших термическую обработку.
В стандартной комплектации токарные станки с ЧПУ комплектуются 4-х позиционными револьверными головками, обладающие массивной конструкцией и большой жёсткостью, что позволяет работать на повышенных режимах и обрабатывать "тяжёлые" материалы.
За дополнительную плату станки оснащаются 8,10 или 12ти поз. револьверными головкамиVMA, а также головками с приводным инструментом и осью "С". Вращение диска осуществляется как по, так и против часовой стрелки, по кратчайшему пути к следующей позиции, которая будет осуществлять следующую операцию обработки детали.
Данная револьверная головка имеет малое время индексации от одной позиции к ближайшей, всего 0,35 с.
Жёсткая литая чугунная конструкция.
Предприятие "RAIS" при изготовлении оборудования использует только высококачественное тонкостенное литьё. Каждая новая машина на этапе разработки и проектирования проходит анализ по методу конечных элементов (FIA-Finite Element Analysis) с целью выявления зон, склонных к повышенным напряжениям и деформациям. Данный подход обеспечивает отличную жёсткость станка в целом, минимальные деформации под нагрузкой и отсутствие вибраций в процессе работы.
Литые чугунные элементы станины, шпиндельная бабка, суппорты и стол имеют демпфирирующий запас, более чем в 10 раз превосходящий сварные конструкции, что немедленно сказывается в процессе работы. Шпиндельная бабка имеет термически стабилизированную конструкцию с рёбрами охлаждения, что исключает температурные деформации в течении длительных циклов обработки.
Шпиндель
Преднастроенный на заводе шпиндель, оснащённый прецизионными подшипниками P4 от таких известных фирм как SKF, NSK, FAG, имеют минимальное радиальное биение и осевой люфт, что в сочетании с высокой жёсткостью шпиндельной бабки позволяет достигать высоких скоростей вращения, отсутствия вибраций и прецизионной точности при обработке тяжёлых материалов.
Все шарико-винтовые передачи преднатянутого типа, что позволяет исключить люфты, а также плавное преобразование крутящего момента в поступательное движение исполнительного механизма.
На станке используються ШВП от таких известных производителей, как THK, IBL, STAR, и REXROTH.
Рабочая зона станка полностью закрыта. Это обеспечивает защиту, как оператора, так и помещения от стружки и брызг СОЖ.
Обрабатывающий центр T500 стандартно оснащаются системой Siemens ЧПУ 828 , но пожеланию клиента можно установить и системы FANUC 0i-MB, FANUC 18i-MB, Heidenhain TNC410M, TNC425M.
В качестве исполнительных приводов используются цифровые привода серии FANUC Power Mate i-MODEL D. Связь между устройством управления и приводами осуществляется посредством шины PROFIBUS.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА С ЧПУ T500
Характеристика
Т500
Параметры
Высота центров, мм
280
Диаметр обработки над станиной, мм
500
Диаметр обработки над суппортом, мм
310
Диаметр над выемкой в станине, мм
730
Ширина направляющих, мм
400
Расстояние между центрами, мм
1000 (1500, 2000)
Шпиндель
Передний конус DIN 55027 / отверстие
Д1-8 / Metric 90
Диаметр отверстия шпинделя, мм
83
Передняя бабка
Диаметр переднего подшипника, мм
110
Количество диапазонов скоростей шпинделя
3
Обороты в диапазонах, об/мин
20-100, 100-400, 500-2000
Мощность главного привода, кВт
11
Подачи
Мощность сервопривода оси "Z", кВт
1,8
Мощность сервопривода оси "X", кВт
1,8
Быстрый ход по осям "X" и "Z", м/мин
6/8 (макс)
Диаметр / шаг ШВП оси "Z", мм
40х10
Диаметр / шаг ШВП оси "X", мм
25х5
Ход
Ход по оси "X" и "Z", мм
280/930, 1430, 1930
Пиноль
Диаметр пиноли, мм
75
Конус пиноли, Морзе
№ 5
Ход пиноли, мм
160
Резцедержатель
Револьверная голова (опция), шт
4
Деталь
Максимальный вес детали в патроне, кг
150
Вес детали с 2-мя люнетами на направляющих, кг
1000
ЧПУ
Система ЧПУ
Siemens (Fanuc, Heidenhain)
Габариты
Для РМЦ 2000 мм, мм
3600х1750х1620
Вес
Для РМЦ 2000 мм, кг
3200
Стандартная комплектация:
Система управления Siemens-828
4-х позиционная вертикальная резцедержка
Центр вращающийся, конус - МК5
Ручной импульсный генератор для перемещения по осям (джойстик)
Система охлаждения (Помпа СОЖ с резервуаром)
Автоматическая система смазки направляющих
Освещение рабочей зоны
Защитный кожух всей рабочей зоны
Двухцветная сигнальная лампа
Инструкции по станку и ЧПУ на CD (русский язык)
Комплект анкеров для выставления станка
Трансформатор 380/220
Упаковка – в полиэтилен на поддоне
Опции:
Система управления - Fanuc 0i-Mate-TD
AC двигатель для шпинделя - 15кW
Шпиндель Д1-8 с ДИАМ. отв. 105мм
Трехкулачковый ручной патрон ДИАМ. 250 мм
Трехкулачковый ручной патрон ДИАМ. 315мм
Гидравлический проходной патрон ДИАМ. 250 мм
Гидростанция (необходима при наличии любой опции с гидравликой)
Педаль для управления гидравлическим патроном
Трехкулачковый гидравлический патрон ДИАМ.315мм
Планшайба четырехкулачковая ДИАМ. 500мм
8,10,12 позиционная револьверная голова Pragati (Slot type 80мм)
8,10,12 позиционная револьверная голова Duplomatic (Slot type 80мм)
Револьверная голова с приводным инструментом VDI30 и "C" ось
Устройство автоматической подачи прутков, с интерфейсом
