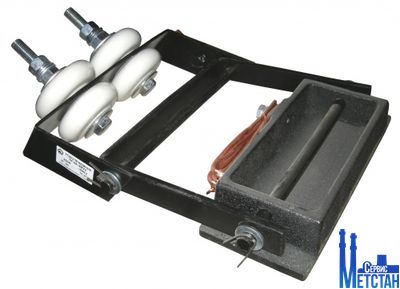

Токоприемник ТК

Описание

Токоприемники троллейные серии ТК-9А, ТКН-9А и ТК-3В, ТКН-3В, ТК-11В, ТКН-11В предназначены для подвода электроэнергии напряжением 440В постоянного тока или 660В переменного тока частотой 50 или 60Гц к крановым электромеханизмам.

Габаритные, установочные и присоединительные размеры токоприемников ТК-9А, ТК-3В:
Тип	l, мм	L, мм	b, мм	Масса аппарата, кг, не боле
ТК-9А-1МУ2	280	308	26	15
ТК-9А-2МУ2
ТК-9А-3МУ2
ТК-3В-1МУ2	380	346	11	23
ТК-3В-2МУ2	320	346	6	22,7

Габаритные, установочные и присоединительные размеры токоприемников ТКН-9А, ТКН-3В:
Тип	l, мм	L, мм	b, мм	Масса аппарата, кг, не боле
ТКН-9А-1У1	280	308	107	15
ТКН-9А-2У1
ТКН-9А-3У1
ТКН-3В-1У1	380	346	92	23
ТКН-3В-2У1	320	346	87	22,7

Технические характеристики:

Тип	Номинальная токовая нагрузка, А	Контактное нажатие, Н	Сечение кабеля, мм²
ТК-9А-1МУ2	400	70-80	2х95
ТК-9А-2МУ2	250		95
ТК-9А-3МУ2	160		70
ТК-3В-1МУ2	1000	140-160	4х95
ТК-3В-2МУ2	630	140-160	2х95
ТКН-9А-1У1	400	70-80	2х95
ТКН-9А-2У1	250		95
ТКН-9А-3У1	160		70
ТКН-3В-1У1	1000	140-160	4х95
ТКН-3В-2У2	630	140-160	2х95
ТК-11В-1МУ2	100	30-35	25
ТК-11В-2МУ2	250	50-60	95
ТКН-11В-1МУ1	100	30-35	25
ТКН-11В-2МУ1	250	50-60	95
