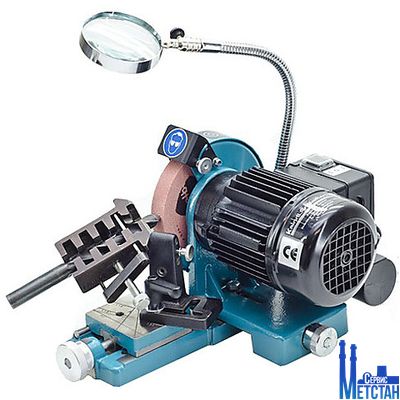

Универсальный заточной центр Kaindl-Schleiftechnik BMS-20 SZ

Универсальный заточной центр Kaindl-Schleiftechnik BMS-20 SZ предназначен для заточки различного режущего инструмента для металлообработки, деревообработки, и других видов производств. Станок оснащен двумя основными системами базирования затачиваемого инструмента – устройство с самоцентрирующей призмой для крепления осевого инструмента (сверла, фрезы) с цилиндрическим хвостовиком диаметром от 1 до 21 мм и магнитным подвижным столом для крепления различных инструментов и дополнительной оснастки.

Зажимная призма станка BSM 20 SZ Kaindl с затачиваемым инструментом закреплена на подвижном суппорте, обеспечивающем подачу инструмента на заточной круг. Абразивный круг с электродвигателем установлен на втором подвижном суппорте, обеспечивающем поперечное смещение заточного круга. Направление перемещения этих двух суппортов взаимно перпендикулярное. Перемещение суппортов осуществляется при помощи рукояток со шкалой. Суппорта перемещаются закрытыми ходовыми винтами (винт-гайка) по прецезионным направляющим. Заточной круг зажимается в быстросъемных фланцах, за счет чего можно быстро менять заточные круги, в зависимости от выполняемой заточки, без потери точности установки круга.

Наклоняемая магнитная плита станка BSM 20 SZ Kaindl имеет бесступенчатую регулировку угла наклона в пределах от 180 до -20 градусов, что позволяет производить заточку инструмента, практически, под любыми углами, в т.ч. производить плоское шлифование.
В конце 2010 г. была произведена модернизация заточного станка BSM-20 SZ. Электромагнитный стол был заменен на отключаемый постоянный магнит повышенной мощности, при этом площадь магнитной поверхности подвижного стола значительно увеличилась и достигает 90% от общей поверхности.

Патентованная самоцентрирующая призма станка BSM 20 SZ Kaindl позволяет быстро крепить инструмент с различными хвостовиками в диапазоне 1-21 мм, и с отличным качеством затачивать все типы сверл из быстрорежущей стали HSS и твердого сплава HM (также специальные сверла) и некоторый специальный инструмент:

• спиральные сверла правые и левые с классической подточкой перемычки
• спиральные сверла правые и левые с крестообразной заточкой
• сверла с ломаной режущей кромкой (для тяжелых условий сверления)
• ступенчатые сверла
• сверла по листовым материалам (в т.ч. для точечной сварки)
• сверла по дереву с заточкой центра и боковых подрезателей, сверла Фоснера (при использовании спец. заправленного круга)
• мебельные сверла для сверлильно-присадочных станков сквозные и глухие (при использовании спец. заточного круга и переходной втулки под хвостовик 10 мм)
• твердосплавные буры по камню и бетону (при использовании алмазного круга)
• пальчиковые фрезы по торцевой части (при использовании упора для призмы и дополнительных кругов)
• центровочные сверла
• короткие сверла (при использовании втулки для коротких сверл)
• сверла с коническим хвостовиком (при использовании переходной втулки)
• др. специальные сверла

Станок BSM-20 SZ имеет плавную регулировку угла при вершине от 170 до 70 и плавную регулировку угла затыловки. Затачивать можно сверла с различной формой задней грани (затыловкой):

• радиусной затыловкой
• плоской задней гранью
• ступенчатой затыловкой
• комбинированной затыловкой

Наиболее популярная – классическая подточка перемычки на цилиндрических спиральных сверлах осуществляется после основной заточки режущей части сверла без перестановки сверла в призме, что значительно сокращает время заточки сверла.

Используя магнитный подвижный стол на станке BSM 20 SZ Kaindl можно затачивать:

• различные НМ и HSS резцы
• сменные НМ пластины для метало- и деревообрабатывающего инструмента
• ручной режущий инструмент
• прямые и фасонные концевые фрезы для древесных материалов и пластиков (при использовании приспособления 11204)
• плоские ножи
• фасонные сменные НМ пластины для насадных фрез по дереву
• др. специальный инструмент
При использовании приспособления SVR можно точить различный инструмент с креплением в цанге 5-6-8-10-12 мм:

• зенковки
• цековки
• гроверы
• инструмент, требующий игольчатую заточку
• и др. инструмент требующий цилиндрическую или коническую заточку

Технические характеристики заточного станка Kaindl-Schleiftechnik BMS-20 SZ
