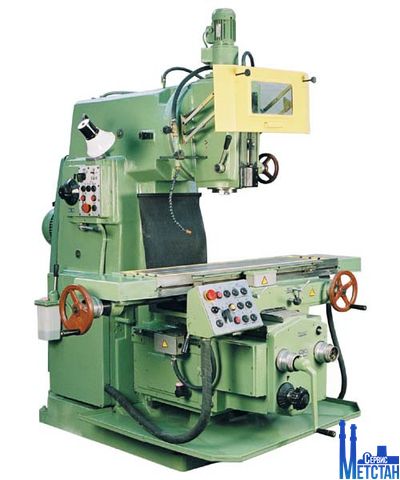

Вертикально фрезерный станок 6Т13 (6Р13)
Вертикально фрезерный станок 6Т13 (6Р13) (400х1600 мм, аналог мод. ВМ127М, 6Р13)
Вертикально фрезерный станок 6Т13 (6Р13) (400х1600 мм, аналог мод. ВМ127М, 6Р13)
Вертикально фрезерный станок 6Т13 (6Р13) (400х1600 мм, аналог мод. ВМ127М, 6Р13)
Вертикально фрезерный станок 6Т13 является аналогом станков 6Р13, ВМ127М, FSS450R и предназначен для выполнения операций фрезерования различных деталей из черных и цветных металлов и их сплавов в условиях серийного и мелкосерийного производства.
Мощный привод главного движения и тщательно подобранные передаточные отношения обеспечивают оптимальные режимы обработки при различных условиях резания и полное использование возможностей режущего инструмента.
Поворотная шпиндельная головка станков оснащена механизмом ручного осевого перемещения гильзы шпинделя, что позволяет производить обработку отверстий, ось которых расположена под углом до ±45° к рабочей поверхности стола. Мощность приводов и высокая жесткость станков позволяют применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов.
Технологические возможности станков могут быть расширены за счет применения на них делительной головки, круглого поворотного стола и других приспособлений.
Основные преимущества станков: Конструктивные
Технологические:
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФРЕЗЕРНОГО СТАНКА 6Т13
Характеристика | 6Т13 |
---|---|
Размеры рабочей поверхности стола, мм | 1600x400 |
Наибольшее перемещение стола, мм | |
продольное | 1000 (1120*) |
поперечное | 400 |
вертикальное | 430 |
Поворот стола в обе стороны, град | - |
Расстояние от оси горизонтального шпинделя до рабочей поверхности стола, мм | 70-500 |
Пределы частот вращения шпинделя, мин -1 | 31.5-1600 (50-2500*) |
Диапазон подач стола, мм/мин: | |
продольных | 12,5-1600 |
продольных (бесступенчато регулируемый) | 5-3150* |
поперечных | 12,5-1600 |
поперечных (бесступенчато регулируемый) | 5-3150* |
вертикальных | 4.1-530 |
вертикальных (бесступенчато регулируемый) | + |
Ускоренное перемещение стола, мм/мин: | |
продольное | 4000 |
поперечное | 4000 |
вертикальное | 1330 |
Конус шпинделя по ГОСТ 30064-93 | ISO 50 |
Максимальная масса обрабатываемой детали с приспособлением, кг | 1250 |
Максимальное тяговое усилие приводов стола, Н: | |
продольное и поперечное | 40000 |
вертикальное | 25000 |
Мощность электродвигателей приводов, КВт | |
основного шпинделя | 11 |
подач стола | 3 |
Габаритные размеры, мм: | |
длина | 2570 |
ширина | 2252 |
высота | 2430 |
Масса 6Т13 станка с электрооборудованием, кг | 4300 |
Автоматические циклы по 3-м координатам | + |
Дополнительная по заказу: | |
цифровая индикация Ф1 | + |
направляющие из фторопласта | + |
