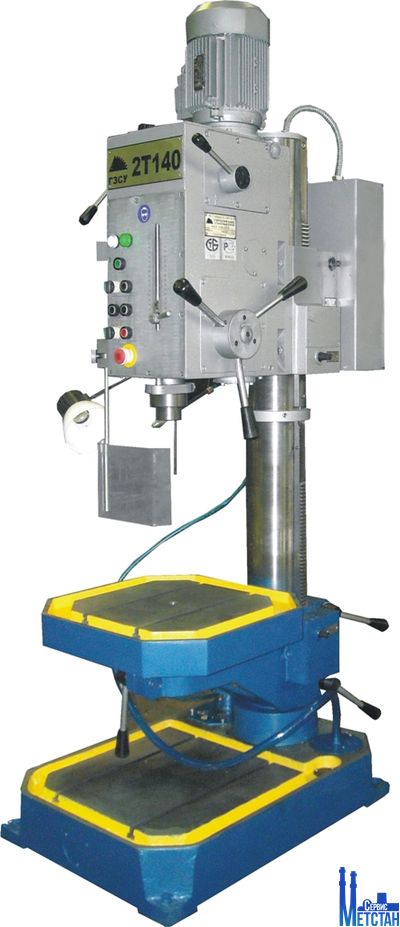

Вертикально сверлильный станок 2Т140

Вертикально сверлильный станок 2Т140 (ф40мм, L-300мм)

Описание

Вертикально сверлильный станок 2Т140 предназначен для выполнения следующих операций:

сверления;
рассверливания;
зенкерования;
зенкования;
нарезания резьбы;
подрезки торцев.

Обработка на станке производится как с ручной, так и с механической подачей шпинделя. На станке допускается нарезание резьб с ручным управлением, реверсирования шпинделя и в автоматическом режиме.

Наиболее эффективно станки 2Т140 можно использовать в условиях индивидуального и мелкосерийного производства, а при соответствующем оснащении - в крупносерийном и массовом. Станок позволяет использовать различные приспособления и инструменты, расширяющие его технологические возможности.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ВЕРТИКАЛЬНО-СВЕРЛИЛЬНОГО 2Т140

Характеристика	2Т140
Наибольший условный диаметр сверления в стали, мм	40
Наибольший диаметр нарезаемой резьбы в стали	М24
Конус шпинделя	Морзе 4
Расстояние от шпинделя до колонны, мм	300
Наибольшее перемещение шпинделя, мм	160
Расстояние от торца шпинделя до плиты, мм	0-700
Наибольшее расстояние от торца шпинделя до плиты, мм	1100
Наибольшее перемещение сверлильной головки, мм	240
Наибольшее перемещение стола, мм	500
Размеры стола, мм	500x500
Размер плиты, мм	560x560
Диаметр колонны, мм	145
Количество скоростей шпинделя	8
Пределы частот вращения шпинделя, об/мм	75….1800
Количество подач шпинделя	3
Величина подач шпинделя, мм/об	0,1; 0,2; 0,3;
Мощность привода главного движения, кВт	2,2
Габаритные размеры, мм	950x560x2200
Масса 2Т140 , кг	575 (с охлаждением)
Габаритные размеры упаковки, мм	2150х1100х900 760кг лежачий ящик 2,13м3

ВХОДИТ В КОМПЛЕКТ И СТОИМОСТЬ СТАНКА ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ

Втулки ГОСТ 13598-85
6100-0142	1
6100-0144	1
6100-0145	1
Клин 7851-0012 ГОСТ 3025-78	1
Патрон сверлильный 6150-7003-03 ТУ РБ 0022.3728.021-95
