Станок предназначен для выполнения всех видов фрезерных работ: сверления, зенкерования и растачивания отверстий на деталях из чёрных и цветных металлов, их сплавов и пластмассы в условиях единичного, мелкосерийного и серийного производства. Применение в приводе подач серводвигателя с частотным бесступенчатым регулированием позволило создать надёжную конструкцию с автоматической раздачей движения на управляемые оси. Конструктивные особенности станка и использование комплектующих изделий ведущих инофирм мира, таких как «Lenze», «Balluff», «Telemecanique», позволило обеспечить максимальное удобство в работе, охватить широкий диапазон режимов обработки, повысить надёжность и производительность станка и достичь наибольших показателей точности и качества обработки.
Возможность перемещения пиноли и поворот фрезерной головки, механизма зажима инструмента и ряда дополнительных приспособлений и принадлежностей позволяет существенно расширить технологические возможности станка.
Наименование параметров
6ДМ12
6ДМ13
Размеры рабочей поверхности стола, мм
400 х 1250
400 х 1600
Наибольшее перемещение стола, мм
продольное
поперечное
вертикальное
800
400
400
1000
400
400
Пределы подач стола, мм/мин
(бесступенчатое регулирование)
продольное
поперечное
вертикальное
10…..2800
10…..2800
10…..900
10…..2800
10…..2800
10…..900
Ускоренное перемещение стола, мм/мин
продольное
поперечное
вертикальное
3 000
3 000
1 000
3 000
3 000
1 000
Наибольшее перемещение гильзы
вертикального шпинделя, мм
75 *
75 *
Конус шпинделя
ISO 50
ISO 50
Пределы частот вращения шпинделей, мин -1
16…..1 600
16…..1 600
Количество частот вращения шпинделя
21
21
Угол поворота оси шпинделя в продольной плоскости,град

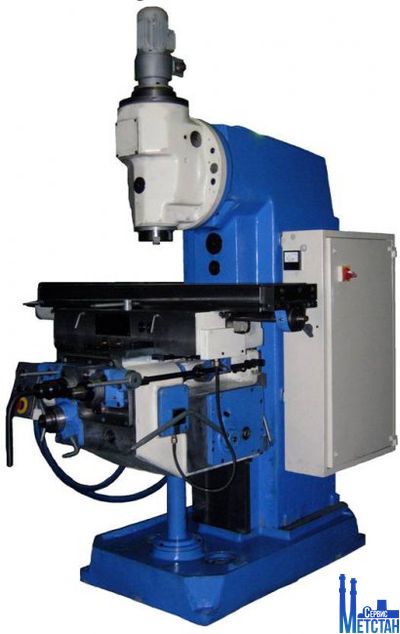

/031b22a7d02b017.ru.s.siteapi.org/img/f6df63b139474695323c39ce548c6b930045243c.jpg "Вертикальные консольно-фрезерные станки 6ДМ12, 6ДМ13")
