Зажимы для канатов

Каталог товаров
Подъемно-транспортное оборудование
Такелаж
Зажимы для канатов
Зажимы для канатов
Оформить заказ
Описание
Описание


Зажимы для канатов (зажимы для троса) – это металлические такелажные изделия, которые используются для закрепления канатов и тросов или формирования петель на их концах. Широкий спектр применения канатных зажимов в индустрии, строительстве и быту обусловлен высокой надежностью, а также быстротой и простотой их установки используя лишь гаечный ключ. Алгоритм установки зажимов отображен на рисунке в конце этой страницы.
Зажимы для канатов бывают различных типов и конструкций: обжимные, пластинчатые, стопорные и т.д. Установка того либо иного типа зажима обусловлена различными факторами и зависит от конкретной задачи, которую необходимо решить.
Данный зажим является наиболее распространенным типом и может использоваться с канатами и тросами во всех сферах кроме грузоподъемных операций. Рекомендуется установка не менее трех зажимов на одну петлю, как указано в таблице в конце страницы.
Конструкция: литая колодка;
Материал: углеродистая сталь. Оцинкован.
Соответствие стандарту: DIN 741

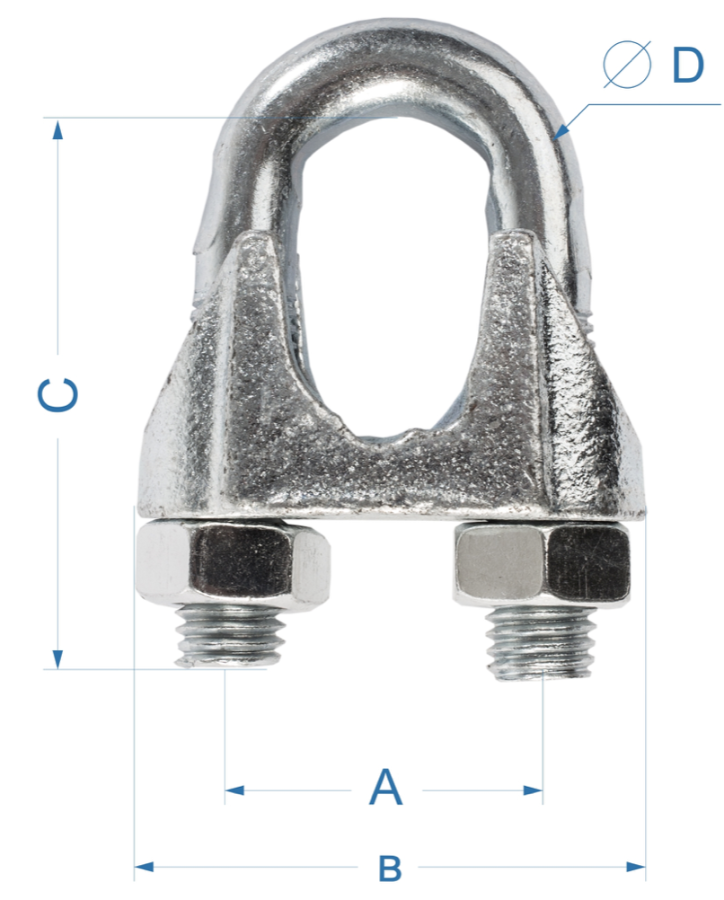

Зажим для канатов общего назначения DIN 741
Маркировка A B C D E F G H Масса 1 шт./кг
мм
#3 21,6 18,2 10 3,4 5,2 12,2 8,3 11,3 0,006
#5 23,3 21,6 11 4,2 5,8 15 10 13,2 0,01
#6 29 24 11 4 8 18 11 16 0,02
#8 33 27 13 5 9 20 13 19 0,03
#10 41 31 16 7 10 25 16 20 0,06
#13 50 42 22 9 14 33 21 26 0,11
#16 63 50 26 11 17 39 26 35 0,19
#19 72 55 29 11 21 42 29 39 0,24
#22 82 62 32 13 24 49 35 42 0,36
#26 100 66 34 13 27 52 36 50 0,44
#30 105 73 38 15 32 62 43 51 0,60
#34 117 81 39 15 37 67 49 54 0,78
#40 132 87 44 15 43 73 55 63 0,95

2. Зажим для каната HDG G450
Зажимы данного типа предназначены для соединения канатов между собой, а так же изготовления петель на концах канатов. Используется без ограничений, в том числе в грузоподъемных операциях.
Конструкция: штампованная колодка;
Материал: углеродистая сталь. Оцинкован.
Соответствие стандарту: US Fed Spec FF-С-450 TYPE 1 CLASS 1
Зажим для каната HDG G450
Маркировка A B C D E F G H Масса
1 шт./кг
дюйм мм мм
1/8 " 4 24 24 20 6 N/B N/B 10 N/B 0,03
3/16 " 5 31 30 23 6 N/B N/B 13 N/B 0,05
1/4 " 6 34 37 30 8 N/B N/B 17 N/B 0,09
5/16 " 8 45 43 33 10 N/B N/B 18 N/B 0,13
3/8 " 10 49 50 41 11 16 37 23 24 0,20
1/2 " 13 60 58 48 13 18 41 29 34 0,35
9/16 " 14 71 63 52 14 19 43 31 36 0,44
5/8 " 16 74 64 52 14 21 47 34 37 0,46
3/4 " 19 86 72 57 16 23 51 36 40 0,66
7/8 " 22 99 81 62 19 27 62 40 44 0,95
1 " 26 108 89 67 19 31 66 45 47 1,13
1 1/8 " 30 118 90 71 19 33 68 48 54 1,24
1 1/4 " 32 130 105 80 22 39 80 55 54 1,92
1 3/8 " 36 140 107 80 22 40 80 59 66 2,10
1 1/2 " 38 148 113 87 22 43 85 62 70 2,43
1 5/8 " 42 160 120 92 25 48 94 68 78 3,20
1 3/4 " 45 175 134 97 29 54 106 75 80 4,00
2 " 50 196 149 113 32 57 112 77 85 5,60

3. Зажим для канатов типа Duplex
Зажим типа Duplex применяется для закрепления тросов малых диаметров между собой, а так же изготовления петель на концах этих канатов. Основное применение – бытовые и хозяйственные работы, где исключаются значительные силовые нагрузки на общую конструкцию. Представлен в диапазоне: 2,0 – 10,0 мм. Размер зажимов соответствует диаметрам зажимаемых канатов. Доступны к заказу от 1 шт.
Материал: штампованная сталь. Оцинкован.
Зажим для канатов типа Duplex
Тип Диаметр каната, мм D B L Вес 1 шт./кг
мм
#2 2,0 М4 7,5 30 0,01
#3 3,0 М4 10 35 0,014
#4 4,0 М5 11 40 0,024
#5 5,0 М6 12 50 0,033
#6 6,0 М6 13 60 0,055
#8 8,0 М8 20 76 0,10
#10 10,0 М10 24 88 0,16

Последовательность установки зажимов

Последовательность установки зажимов
