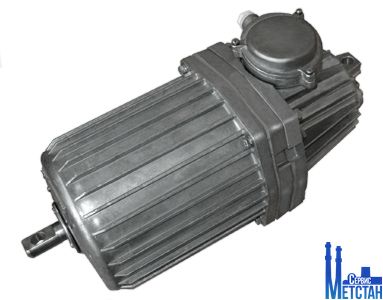

Гидротолкатель ТЭ

Гидротолкатель ТЭ используется для привода кранового тормоза ТКГ.

Электрогидравлический толкатель представлен в виде комплектного устройства, состоящее из электродвигателя, центробежного насоса и гидроцилиндра с поршнем. Гидроцилиндр создает поступательное движение штока с определенным усилием при вращении колеса насоса с помощью электродвигателя.
Изготавливаются в настоящее время серийно одноштоковые электрогидравлические толкатели тяговыми усилиями от 160 до 800 Н подобны друг другу и отличаются лишь отдельными конструктивными элементами.

В нижней половине электрогидравлического толкателя размещен асинхронный короткозамкнутый электродвигатель, на вал насажено рабочее колесо центробежного насоса. При вращении вала электродвигателя давление, развивающееся в наполненной маслом камере насоса, перемещает поршень со штоком вверх до тех пор, пока не откроются каналы в цилиндре и масло будет протекать в нижнею часть.

Гидротолкатель ТЭ герметизирован уплотнениями, а обмотка электродвигателя пропитана маслостойкими лаками.
Электродвигатели толкателей имеют обмотки на напряжение 220 или 380В при частоте 50 Гц.

Основные узлы и детали толкателя

1. Электродвигатель, 2. Кольцо уплотнительное, 3. Корпус насоса, 4. Колесо насоса, 5. Поршень со штоком,6. Корпус толкателя, 7. Манжета, 8. Кольцо сальниковое, 9. Пробка, 10. Кольцо уплотнительное, 11. Манжета, 12. Кольцо уплотнительное, 13. Кольцо уплотнительное,

14. Коробка выводов, 15. Колодка клеммная, 16. Крышка, 17. Подшипник.
