Кран балка электрическая подвесная

Кран балка подвесная

Описание

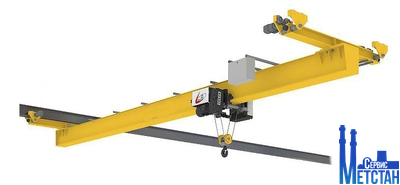

Кран балка подвесная

Кран мостовой однобалочный электрический подвесной предназначен для подъема и перемещения груза в крытых производственных и складских помещениях, под навесом и на улице. Электрические краны оснащаются электрическими талями, оборудованными концевыми выключателями высоты подъема. Если краны применяются в помещениях с парами кислот и щелочей, для транспортировки расплавленного и раскаленного металла, ядовитых веществ, то они изготавливаются во взрывозащищенном исполнении.

Краны мостовые ручные однобалочные предназначены для подъёма и перемещения различных грузов в закрытых помещениях или под навесом, при температуре эксплуатации от -20°С до +40°С либо от -40°С до +40°С. В ручных подвесных кран-балках используется ручная передвижная или стационарная таль.

Для более точного получения интересующей Вас информации рекомендуем заполнить опросный лист

Кран балка подвесная. Особенности:

разные конфигурации грузоподъемности и пролета
максимальное использование высоты объекта – крановые пути установлены непосредственны под крышей цеха
вариант для больших объектов, где нет потребности обеспечения рабочего поля для мостового крана на всей поверхности объекта – устанавливая меньший подвесной кран, можно избежать дорогостоящих эстакад или мостовых опорных кранов с большим пролетом
с канатным электро тельфером, а для меньшей грузоподъемности опционально с электрической цепной талью
небольшие габаритные размеры установленных талей, благодаря которым «мертвые зоны» при передвижении тали и подъеме подвешенного элемента ограничиваются до минимума
доступны версии с двумя талями, работающими в тандеме или порознь
два и более мостовых кранов, работающих в одном пролете
приводы механизмов передвижения мостового крана и тали с преобразователями частоты
возможно выполнение с кабельным барабаном на тали, для вспомогательного перегрузочного оборудования
управление с пола, проводным подвесным пультом или беспроводное радиоуправление
возможна конфигурация систем управления мостовых кранов, работающих в одном пролете для операций в тандеме
опционально как краны с ручным приводом всех механизмов, со встроенной передвижной цепной талью
взрывозащищенные конструкции по запросу

Кран балка подвесная. Общие технические характеристики.

Грузоподъемность до 20 т
Длина пролета до 36 м
Высота подъема до 52 м
Тип сечения балки коробчатый
Режим работы А1-А3 (1Ам по FEM) – легкий; A5 (2m по FEM) – средний;
Исполнение крана общепромышленное, пожаробезопасное, взрывозащищенное
Температурный режим -20, +40
Климатическое исполнение (ГОСТ 15150) У1, У2, У3
Скорость передвижения 20 м/мин
Тип управления с пола, радиоуправление, стационарный пульт
Мотор-редукторы крана производства Россия, Германия, Италия, Болгария
Грузоподъемный механизм производства Болгария, Германия, Россия, Финляндия, Китай

Кран балка подвесная. Комплектация:

тельфер электрический канатный производства Elmot,PodemCrane AD, Балканское Эхо (Болгария);
концевые балки типа G производства Elmot,PodemCrane AD, Балканское Эхо (Болгария);
пролетный мост: балки серии М, НЕА или коробчатая сварная конструкция;
мотор-редукторы передвижения типа ТР производства Elmot,PodemCrane AD, Балканское Эхо;
электрооборудование Schneider Electric (Франция);
токоподвод кабельный на тележках на жестком профиле типа Festoon;
концевые выключатели хода тали и крана;
частотный привод передвижения крана Schneider Electric типа Altivar.

Кран балка подвесная. Технические характеристики.

кран балка подвесная чертеж

Кран балка подвесная г/п 1т

Полная длина L, м	Пролёт Lп, м	Длина консолей l, м	Высота подъёма Н, м	Размеры, мм					Подкрановый путь, балка ГОСТ 19425	Нагрузка на путь от колеса, кН	Конструктивная масса, т
				А	В	h1	l1	l2
						не более				не более
3,6	3,0	0,3	6, 12,18, 24, 30, 36	1260	940	315	650	650	24М	3,6	0,54
4,8	4,2										0,58
6,6	6,0			1480	1140					3,7	0,66
10,2	9,0	0,6								3,9	0,74
13,2	12,0			1710	1340	375			30М	4,25	1,05
16,2	15,0								36М	4,6	1,25

Кран балка подвесная 2 т

Полная длина L, м	Пролёт Lп, м	Длина консолей l, м	Высота подъёма Н, м	Размеры, мм				Подкрановый путь, балка ГОСТ 19425	Нагрузка на путь от колеса, кН	Конструктивная масса, т
				В	h	l1	l2
					не более				не более
3,6; 4,2	3,0	0,3; 0,6	6, 12,18, 24, 30, 36	1260	315	660	660	30М 36М 45М	6,35	0,804
4,8	4,2									0,898
6,6; 7,2; 7,8	6,0	0,3;0,6;0,9		1480					6,65	1,009
10,2;10,8;11,4;12,0	9,0	0,6;0,9;1,2;1,5							6,9	1,329
13,2;13,8;14,4;15,0	12,0			1710	375				7,25	1,537
16,2;16,8;17,4;18,0	15,0								7,65	2,048

Кран балка подвесная 3, 2 т

Полная длина L, м	Пролёт Lп, м	Длина консолей l, м	Высота подъёма Н, м	Размеры, мм				Подкрановый путь, балка ГОСТ 19425	Нагрузка на путь от колеса, кН	Конструктивная масса, т
				В	h	l1	l2
					не более				не более
3,6; 4,2	3,0	0,3; 0,6	6, 12,18, 24, 30, 36	1260	500	710	710	30М 36М 45М	9,90	1,02
4,8	4,2
6,6; 7,2; 7,8	6,0	0,3;0,6;0,9		1460					10,15	1,27
10,2;10,8;11,4;12,0	9,0	0,6;0,9;1,2;1,5			580				10,70	1,71
13,2;13,8;14,4;15,0	12,0			1710	700				11,00	1,91
16,2;16,8;17,4;18,0	15,0								11,70	2,48

Кран балка подвесная 5 т

Полная длина L, м	Пролёт Lп, м	Длина консолей l, м	Высота подъёма Н, м	Размеры, мм				Подкрановый путь, балка ГОСТ 19425	Нагрузка на путь от колеса, кН	Конструктивная масса, т
				В	h	l1	l2
					не более				не более
3,6; 4,2	3,0	0,3; 0,6	6, 12,18, 24, 30, 36	1860	435	900	900	30М 36М 45М	7,85	1,75
4,8	4,2				525
6,6; 7,2; 7,8	6,0	0,3;0,6;0,9		2100					8,20	2,06
10,2;10,8;11,4;12,0	9,0	0,6;0,9;1,2;1,5							8,45	2,41
13,2;13,8;14,4;15,0	12,0				680				8,70	2,81
16,2;16,8;17,4;18,0	15,0								8,95	3,28

Кран балка подвесная 10 т

Полная длина L, м	Высота подъема, м	Пролёт Lп, м	Длина консолей, м	L1	Н	h1	Нагрузка на колесо при работе, кН	Конструктивная масса, т
Полная длина L, м	Высота подъема, м	Пролёт Lп, м	Длина консолей, м	мм, не более			не более
3,6;4,2	6, 9, 12, 18, 24, 30, 36, 48	3,0	0,3?0,6	1100	950	1500*	14,9	2,1
4,8;5,4		4,2	0,3,0,6		950		15,4	2,4
6,6;8,4		6,0	0,3,1,2		1050		16,1	2,9
10,2; 12		9,0	0,6?1,5		1030		16,9	3,4
13,2;15		12,0	0,6?1,5				17,6	3,7
16,5		15,0	0,6?1,5				18,1	4,1

Кран балка подвесная 12 т

Полная длина L, м	Высота подъема, м	Пролёт Lп, м	Длина консолей, м	L1	Н	h1	Нагрузка на колесо при работе, кН	Конструктивная масса, т
				мм, не более			не более
3,6;4,2	6, 9, 11	3,0	0,3?0,6	1200	950	1900	15,5	2,2
4,8;5,4		4,2	0,3?0,6				15,9	2,5
6,6;8,4		6,0	0,3?1,2		1050		16,5	3,0

Кран балка подвесная 16 т

Полная длина L, м	Высота подъема, м	Пролёт Lп, м	Длина консолей, м	L1	Н	h1	Нагрузка на колесо при работе, кН	Конструктивная масса, т
				мм, не более			не более
3,6?4,2	6, 9, 11	3,0	0,3?0,6	1200	950	1900	15,5	2,2
4,8?5,4		4,2	0,3?0,6				15,9	2,5
6,6?8,4		6,0	0,3?1,2		1050		16,5	3,0
