Механизм тяговый монтажный МТМ

хит

Монтажно тяговый механизм МТМ

Оформить заказ

Грузоподъемность ,т— от 0,5 до 5,4т
Длина троса, м— 12 до 20м
Масса лебедки, кг— от 16 до 95кг
Производство— TOR
Режим работы— М1
Температура окружающей среды— -20 +40°С
Компактные размеры, надежная конструкция.
Удобное обслуживание через отверстия в корпусе.
Защита от перегрузки.
Гарантия: 18 месяцев.

Грузоподъемность ,т— от 0,5 до 5,4т
Длина троса, м— 12 до 20м
Масса лебедки, кг— от 16 до 95кг
Производство— TOR
Режим работы— М1
Температура окружающей среды— -20 +40°С
Компактные размеры, надежная конструкция.
Удобное обслуживание через отверстия в корпусе.
Защита от перегрузки.
Гарантия: 18 месяцев.

Описание

Механизм тяговый монтажный МТМ ручная монтажная лебедка рычажного типа, используется для подъема, перемещения и опускания груза по горизонтальной или наклонной плоскости, при ремонтных, строительно-монтажных, лесозаготовительных, погрузочно-разгрузочных и аварийно-востановительных работах.

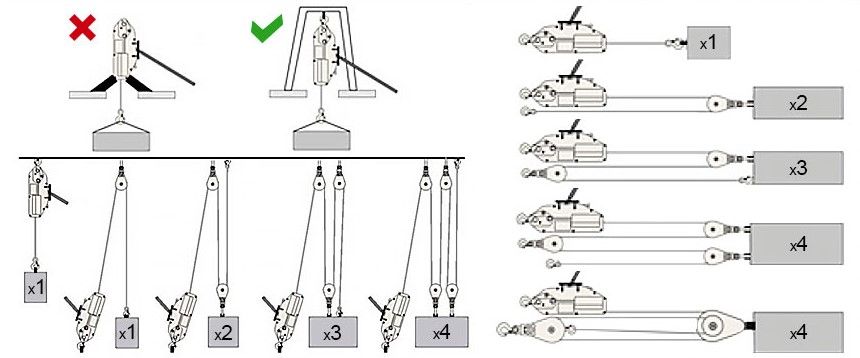

Монтажно тяговый механизм МТМ 0,8т, 1,6т, 3,2т основан на принципе системы рычагов, которые переключаются вручную рукоятками переднего хода и заднего хода, перемещая трос по прямой линии для совершения трех действий: подъема, перемещения по наклонной плоскости и горизонтали, а также для удерживания в поднятом состоянии тяжеловесного груза, с минимальными затратами ручной силы.

Захватывающий трещоточный механизм поочередно натягивает и отпускает трос в переднем и заднем блоке внутри корпуса лебедки, при этом, двигая вперед и назад рычагом переднего хода или заднего хода, можно двигать груз. Благодаря этому достигается автономность работы и возможность применения каната практически неограниченной длины.

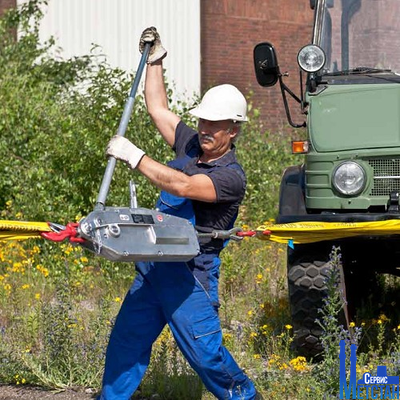

Сфера применения монтажных лебедок очень широка: от промышленного монтажа до бытового использования (например вытащить автомобиль из грязи, катер, передвинуть лежачий столб и т.д.). Ручные монтажные рычажные лебедки могут использоваться в любых условиях и не требуют никаких подготовительных работ.

Механизм тяговый монтажный МТМ. Технические характеристики:

Тяговое усилие, кг		800	1600	3200	5400
Усилие на рукоятке, Н		341	400	438	850
Ход за одно движение рукояткой, мм		>52	>55	>28	>25
Диаметр каната, мм		8.3	11.0	16.0	20
Коэффициент запаса прочности		5	5	5	5
Коэффициент запаса прочности при статической нагрузке		4	4	4	4
Максимальная рабочая нагрузка, кг		1200	2400	4000	8100
Вес механизма, кг		16	27	49	95

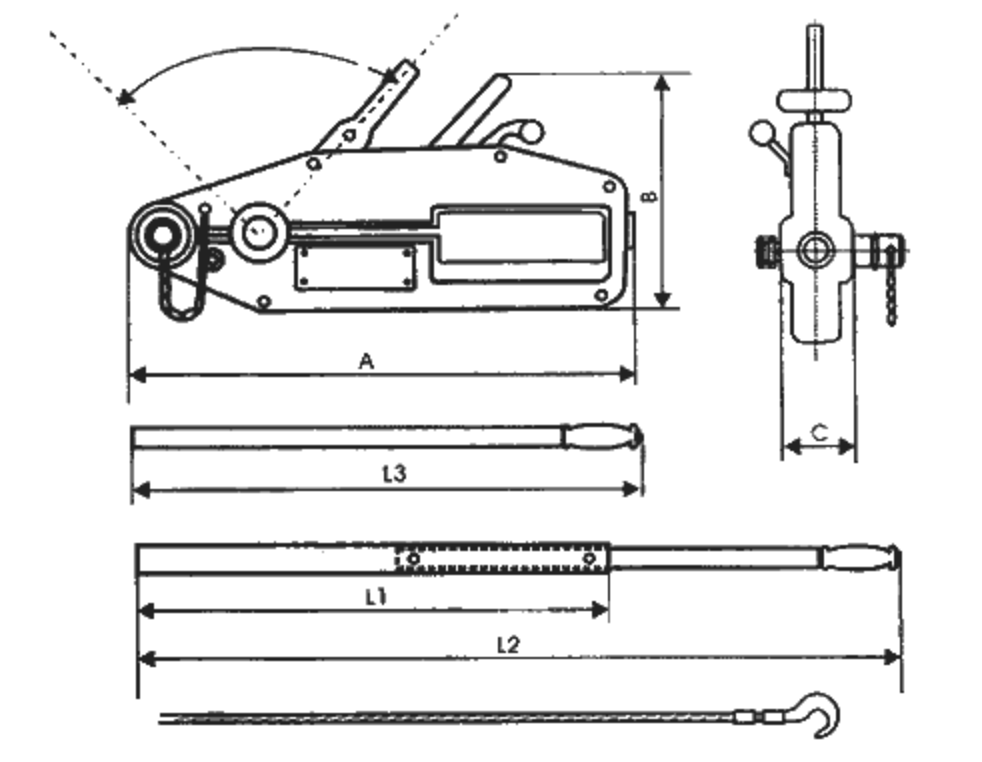

Габаритные размеры, мм	A	426	545	660	930
	B	238	284	325	390
	C	64	97	116	116
L 1 (см)		-	692	692	692
L 2 (см)		-	1200	1200	1200
L 3 (см)		800	-	-	-
