Тельфер пониженной строительной высоты серии CVAT

Тельфер серии CVAT, ELMOT AD

Описание

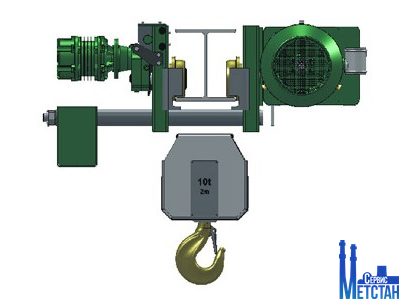

Тельфер, таль электрическая канатная с монорельсовой электротележкой (уменьшиной строительной высотой) СVAT

Этот грузоподъемный механизм состоятиз электродвигателя, редуктора, корпуса, барабана, канатоукладчика, крюковой подвески и специальной тележки (с уменьшиной строительной высотой)передвижения, предназначеной для перемещения по монорельсовой балке с помощью электропривода.
Следовательно, основное отличие тали электрической серии СVAT состоит в строении каретки пердвижения где механизм подъема (корпус) расположен с боку, тем самым обеспечивая корпусу тельфера не выходить за габариты мостовой балки, по которой двигается тельфер.

Технические характеристики канатных электротельферов с монорельсовой электрической тележкой с уменьшенной строительной высотой типа CVAT с полиспастной системой 2/1

CVAT10
Высота подъема, м				6.5	9	12	18	24
Грузоподъемность, кг				1000
Степень защиты по ГОСТ 17494				IP 54
Размеры, мм	Скорость подъема, м/мин	8	L1	815	925	1035	1255	1475
		12		815	925	1035	1255	1475
		8/2		852	962	1072	1292	1512
		12/2		852	962	1072	1292	1512
	L2			186	241	296	406	516
	L3			314	424	534	754	974
	L4			94	149	204	264	374
	L5			22			72
	B*			110.......300
	B1			1004
	B2			355
	B3			484
	B4			34
	H1			530
	H2			145
	H3			25
	H4			413
	D			100
	a			48
	d			8

CVAT20
Высота подъема, м				8.5	11.5	15	22	29
Грузоподъемность, кг				2000
Степень защиты по ГОСТ 17494				IP 54
Размеры, мм	Скорость подъема, м/мин	8	L1	943	1043	1153	1373	1593
		12		943	1043	1153	1373	1593
		8/2		990	1090	1200	1420	1640
		12/2		990	1090	1200	1420	1640
	L2			219	269	324	434	544
	L3			385	485	595	815	1035
	L4			65	115	170	279	389
	L5			67			117
	B*			120.......300
	B1			1262
	B2			460
	B3			497
	B4			40
	H1			640
	H2			202
	H3			34
	H4			448
	D			125
	a			52
	d			10

CVAT30
Высота подъема, м				7.5	10	13	19	25
Грузоподъемность, кг				3200
Степень защиты по ГОСТ 17494				IP 54
Размеры, мм	Скорость подъема, м/мин	8	L1	957	1057	1167	1387	1607
		12		986	1086	1196	1416	1636
		8/2		980	1080	1190	1410	1630
		12/2		980	1080	1190	1410	1630
	L2			219	269	324	434	544
	L3			385	485	595	815	1035
	L4			65	115	170	279	389
	L5			67			117
	B*			120.......300
	B1			1262
	B2			460
	B3			497
	B4			45
	H1			640
	H2			202
	H3			34
	H4			448
	D			125
	a			52
	d			12

CVAT40
Высота подъема, м				6.5	9.5	12.5	18.5	25.5
Грузоподъемность, кг				5000
Степень защиты по ГОСТ 17494				IP 54
Размеры, мм	Скорость подъема, м/мин	8	L1	1019	1114	1206	1452	1698
		12		1045	1140	1232	1478	1724
		8/2		1100	1195	1287	1533	1779
		12/2		1100	1195	1287	1533	1779
	L2			219	270	312	436	558
	L3			373	468	560	806	1052
	L4			52	103	145	219	341
	L5			66			116
	B*			130.......300
	B1			1394
	B2			574
	B3			529
	B4			50
	H1			905
	H2			217
	H3			42
	H4			461
	D			150
	a			62
	d			14

CVAT50
Высота подъема, м				9	12	18	24
Грузоподъемность, кг				10000
Степень защиты по ГОСТ 17494				IP 54
Размеры, мм	Скорость подъема, м/мин	8	L1	1336	1436	1636	1836
		12		1336	1436	1636	1836
		8/2		1336	1436	1636	1836
		12/2		1336	1436	1636	1836
	L2			280	330	430	530
	L3			475	575	775	975
	L4			87	137	187	287
	L5			78		130
	B*			130.......300
	B1			1516
	B2			690
	B3			577
	B4			71
	H1			1075
	H2			273
	H3			42
	H4			590
	D			190
	a			70
	d			18

* - Размер "В" указывается заказчиком
H1** - Минимальный размер, при котором выключается вторая степень концевого выключателя

Технические характеристики канатных электротельферов с монорельсовой электрической тележкой с уменьшенной строительной высотой типа CVAT с полиспастной системой 4/1

CVAT20
Высота подъема, м				7.5	11	14.5
Грузоподъемность, кг				4000
Степень защиты по ГОСТ 17494				IP 54
Размеры, мм	Скорость подъема, м/мин	4	L1	1153	1373	1593
		6		1153	1373	1593
		4/1		1200	1420	1640
		6/1		1200	1420	1640
	L2			324	434	544
	L3			595	815	1035
	L4			86	196	306
	L5			55	0	-56
	B*			130.......300
	B1			1260
	B2			474
	B3			514
	B4			50
	H1			620
	H2			290
	H3			45
	H4			452
	D			150
	a			52
	d			10

CVAT30
Высота подъема, м				6.5	9.5	12.5
Грузоподъемность, кг				6300
Степень защиты по ГОСТ 17494				IP 54
Размеры, мм	Скорость подъема, м/мин	4	L1	1167	1387	1607
		6		1196	1416	1636
		4/1		1190	1410	1630
		6/1		1190	1410	1630
	L2			324	434	544
	L3			595	815	1035
	L4			60	170	280
	L5			81	26	-30
	B*			130.......300
	B1			1290
	B2			474
	B3			527
	B4			56
	H1			640
	H2			300
	H3			45
	H4			452
	D			150
	a			62
	d			12

CVAT40
Высота подъема, м				9	12.5
Грузоподъемность, кг				10000
Степень защиты по ГОСТ 17494				IP 54
Размеры, мм	Скорость подъема, м/мин	4	L1	1452	1698
		6		1478	1724
		4/1		1533	1779
		6/1		1533	1779
	L2			435	558
	L3			806	1052
	L4			155	278
	L5			-22	-48
	B*			130.......300
	B1			1422
	B2			597
	B3			577
	B4			71
	H1			830
	H2			345
	H3			42
	H4			475
	D			190
	a			70
	d			14
