Кран балка опорная

Оформить заказ

Описание

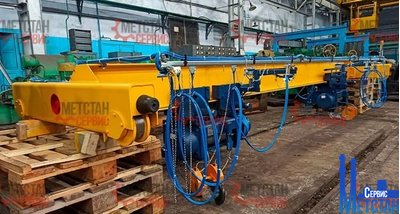

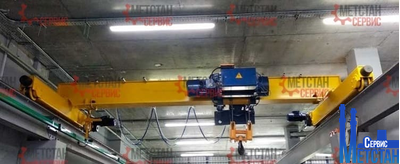

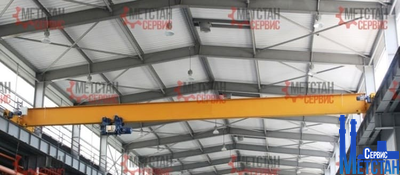

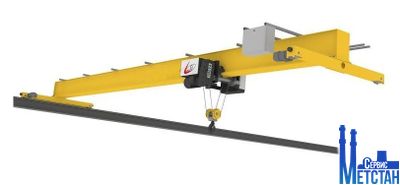

Опорный однобалочный мостовой кран, кран балки

Применяется для погрузочно-разгрузочных работ в помещениях цехов и на складах, на открытом воздухе, под навесом при температуре от -20°С до +40°С или от -40°С до +40°С.

Электрический тельфер выполняет роль главного грузоподъемного механизма кран балки. Кран балка может состоять из опорных балок двутаврового сечения, трубы с двутавром или фермы, установленные на концевых балках. Если требуется увеличить жесткость конструкции кран балки тогда дополнительно устанавливают раскосы. Колесные блоки с мотор-редукторами устанавливаются в концевые балки.

Кран балки. Особенности:

изготавливаем разные конфигурации опорных кран балок грузоподъемности и пролета
комплектуем краны опорные с канатным электро тельфером, а для меньшей грузоподъемности опционально с цепным электро тельфером
несколько вариантов опорных кран балок соединения пролетными балками с концевыми тележками, с целью оптимального использования пространства над подкрановыми путями, а также для получения максимальной высоты подъема
небольшие габаритные размеры установленных талей, благодаря которым «мертвые зоны» при передвижении тали и подъеме подвешенного элемента ограничиваются до минимума
доступны версии кран балок с двумя талями, работающими в тандеме
для плавного перемещения кран балок приводы механизмов передвижения мостового крана и тали комплектуем преобразователями частоты
системы датчиков кранов, предотвращающие столкновение с объектами в производственном цехе
возможно изготовление кран балки с кабельным барабаном на тали, для вспомогательного перегрузочного оборудования
управление кранов с пола, проводным подвесным пультом или беспроводное радиоуправление
возможна конфигурация кран балки систем управления мостовых кранов, работающих в одном пролете для управления в тандеме
опционально как краны с ручным приводом всех механизмов, со встроенной передвижной цепной талью
взрывозащищенные конструкции кран балки опорной по запросу

Кран балка опорная. Общие характеристики.

Грузоподъемность кран балки до 20 т
Длина пролета крана до 36 м
Высота подъема крана до 52 м
Тип сечения балки коробчатый
Режим работы крана А1-А3 (1Ам по FEM) – легкий; A5 (2m по FEM) – средний;
Исполнение крана общепромышленное, пожаробезопасное, взрывозащищенное
Температурный режим -20, +40
Климатическое исполнение (ГОСТ 15150) У1, У2, У3
Скорость передвижения 20 м/мин
Тип управления с пола, радиоуправление, стационарный пульт
Мотор-редукторы кран балки производства Россия, Германия,
Грузоподъемный механизм производства Болгария, Германия, Россия, Финляндия, Китай

Кран балка опорная. Комплектация:

тельфер электрический канатный производства Elmot,PodemCrane AD, Балканское Эхо (Болгария);
концевые балки типа G производства Elmot,PodemCrane AD, Балканское Эхо (Болгария);
пролетный мост: балки серии М, НЕА или коробчатая сварная конструкция;
мотор-редукторы передвижения типа ТР производства Elmot,PodemCrane AD, Балканское Эхо;
электрооборудование Schneider Electric (Франция);
токоподвод кабельный на тележках на жестком профиле типа Festoon;
концевые выключатели хода тали и крана;
частотный привод передвижения крана Schneider Electric типа Altivar.

Опорная кран балка. Технические характеристики.

кран балки опорные чертежи

Q	Lk	H	B	A	h	l1	l2	H1	Vпод	Vкр	Vтел	P	Масса
t	m		mm						m/min			kN	kg
1	4,5	6 9 12 18 24 30 36	2000	2400	1080	1050	900	350	8 8/1,4 12 12/1,4 16 16/2	20 20/6 32 32/10	8 10 12 12/4 15 15/5 20 20/6 32 32/10	6,9	1150
	7,5											7,8	1250
	10,5											8,4	1500
	12,5		3000	3400				400				9,7	1950
	16,5											10,8	2300
	22,5		4000	4400	1085			580				16	3100
	28,5							620				20	4000
2	4,5		2000	2400	1300			350	8 8/1,4 12 12/1,4 16 16/2			11,7	1400
	7,5											13,4	1600
	10,5											14,9	2000
	12,5		3000	3400								15,4	2550
	16,5							400				17,7	3000
	22,5		4000	4400	1185			620				22,1	3900
	28,5							680				27,2	5000
3,2	4,5		2000	2400	1400	1100		350	8 8/1,4 12 12/1,4 16 16/2			16,4	1400
	7,5											18,8	1700
	10,5											20,8	2050
	12,5		3000	3400				400				22,7	2800
	16,5							500				23,7	3350
	22,5		4000	4400	1500			680				31,4	4400
	28,5							820				40	5600
5	4,5		2000	2460	1600	1250	950	380	8 8/1,4 12 12/1,4 16			23,1	1700
	7,5											27,8	2000
	10,5							500				29,4	2600
	12,5		3000	3460				530				31,8	3200
	16,5							650				36,1	4600
	22,5		4000	4530	1700			800				40,8	5300
	28,5							940				45,2	7000
8	4,5		2000	2460	1750	1220	1380	550	8 8/1,8			46	2400
	7,5							650				46,7	2700
	10,5							720				48,5	3500
	12,5		3000	3460								50	4000
	16,5							850				50,5	4950
	22,5		4000	4530				980				56,6	7000
	28,5							1000				62,8	9400
10	4,5	5 6 9 11	2000	2530	1680	1600	1600	650	4 4/0,75 6 6/0,7			33,7	2700
	7,5											43,7	3500
	10,5											57,1	4700
	12,5		3000	3530				1000				60,3	5300
	16,5											64,7	6300
	22,5		4000	4720								73,3	9400
	28,5							1250				79,7	11500
12,5	4,5		2000	2530	1600	1600	1600	650	4 4/0,9 5,5 5,5/1,3			41,4	2900
	7,5											51,4	3600
	10,5											67,8	4800
	12,5		3000	3720				939				70,5	5400
	16,5											77,4	6600
	22,5		4000	4720				949				86,6	9900
	28,5							1179				93,3	12200
